Цена за 1 (один) комплект.
НАЗНАЧЕНИЕ.
Магазин (магазинная коробка с подающим механизмом) со спусковой скобой вертикального типа и однорядным расположением патронов предназначена для установки на винтовку или карабин
Мосина обр. 91/30 (охотничьи карабины КО-38, КО-44, КО-91/30М) взамен прешедшей в негодность.
ОПИСАНИЕ.
Наполнение магазинной коробки осуществляется способом выталкивания патронов из обоймы.
Вид боеприпасов
7,62х54Р. Количество патронов
5 штук.
Магазин винтовки Мосина состоит их
магазинной коробки и
подающего механизма.

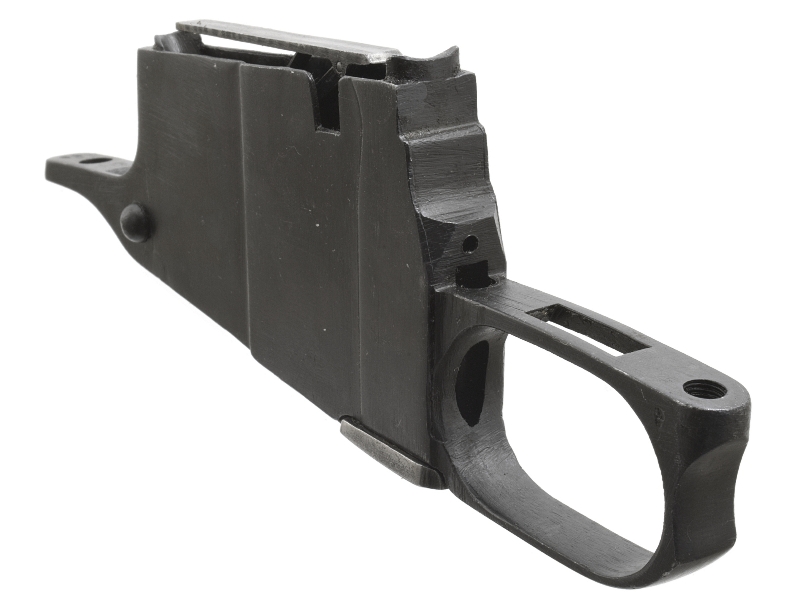

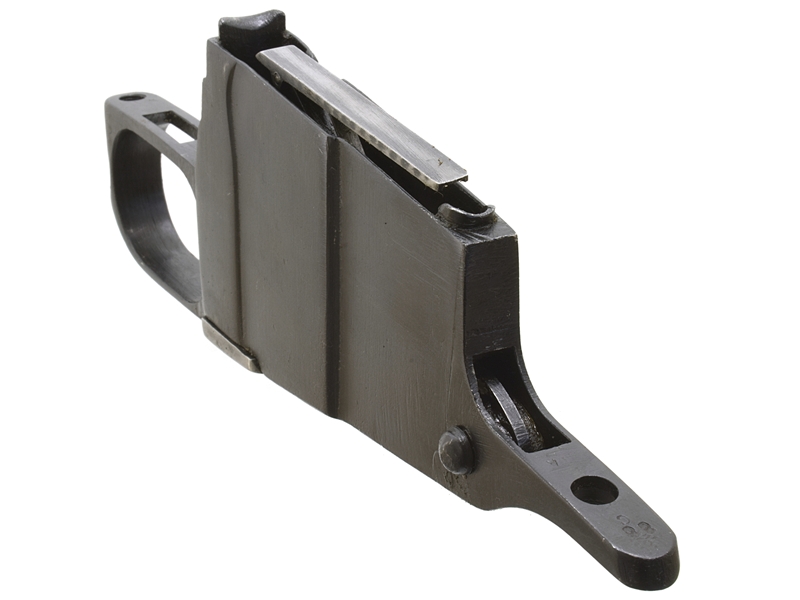

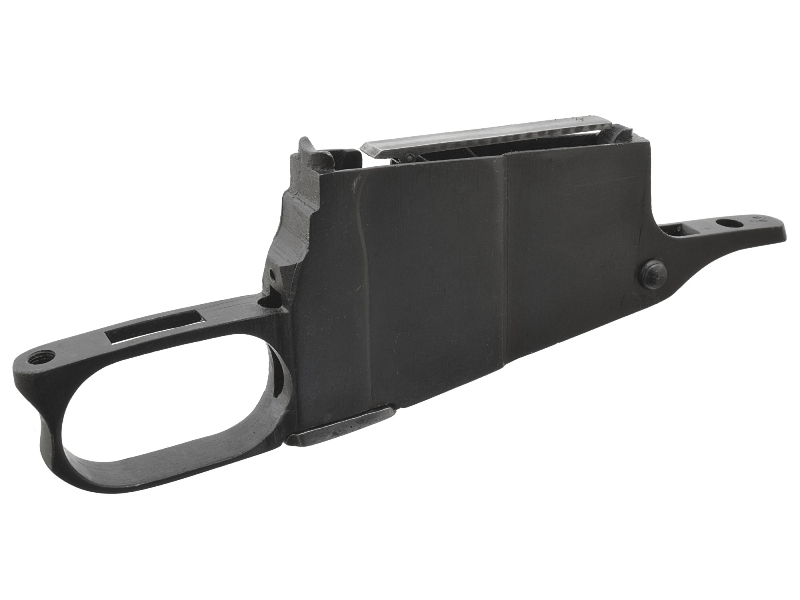

МАГАЗИННАЯ КОРОБКА состоит из
угольника,
спусковой скобы, двух
боковых стенок,
крышки и
защелки крышки с
винтом.
Стенки, угольник и скоба соединены точечной электросваркой.
Магазинная коробка прикрепляется к ствольной коробке снизу, прикрывая нижнее окно последней винтом упора, проходящим через отверстие угольника, и хвостовым винтом через отверстие в спусковой скобе. Внутренняя часть коробки соответствует очертанию патрона.
Крышка с подающим механизмом легко может быть отделена от магазина.

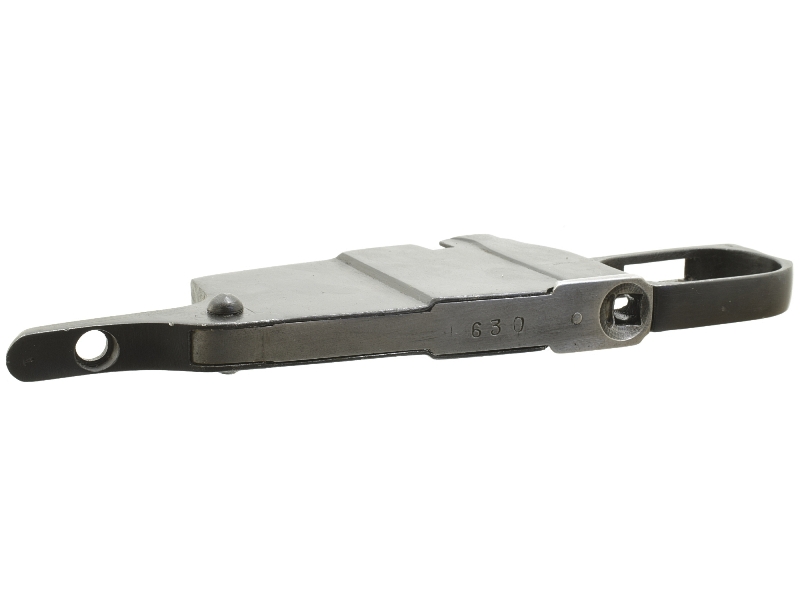

Боковые стенки штампованные, имеют уступ, закругленный в верхней части. Снизу магазинная коробка закрывается крышкой, которая в задней части удерживается защелкой, а передняя, имеющая овальныи вырез, находит на шарнирный болт, закрепленный в угольнике.
Крышка магазинной коробки имеет боковые выступы для удобного захватывания пальцами при открывании.

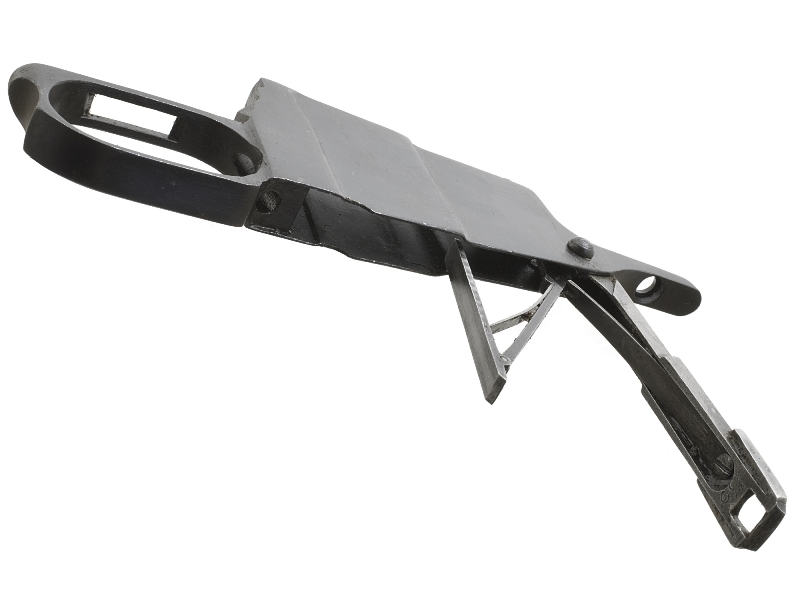

ПОДАЮЩИЙ МЕХАНИЗМ укрепляется при помощи шпильки на крышке магазинной коробки.
Он состоит из
подавателя,
пружины подавателя,
рычага подавателя,
пружины рычага подазателя, двух
шпилек и
винта.
Магазин отличается исключительной надежностью при использовании.
ХАРАКТЕРИСТИКИ.
Габаритные размеры в «закрытом» состоянии приблизительно
215 мм Х
20 мм Х
70 мм.
Вес приблизительно
300 г.
Материал сталь.
Цвет черный. Покрытие - воронение.
Упаковка – п/э пакет.
ПРИМЕЧАНИЕ. Состояние деталей хорошее. Складское хранение (консервация)
Произведено в СССР.
