Дроболейка (приспособление для литья дроби) "Капель-7"
Наша цена: 3,890 руб.
Вес товара: 1180 g
ID товара: 10852
<<<
>>>
Характеристики
Цена за:
1 шт (Одну ванночку, жиклеры и мыльный камень выбираются отдельно!)
Вес ванны:
1180 г
Габариты ванны:
26х23х8 см
Вес комплекта жиклеров:
(в зависимости от материала)
Материал изготовления ванны:
Литьевой алюминий высокой чистоты
Размер выливаемой дроби:
№3, №4, №5, №6, №7 (В зависимости от жиклеров)
Максимальная одновременная загрузка свинца:
3,2 кг
Производитель:
Россия
ОПИСАНИЕ

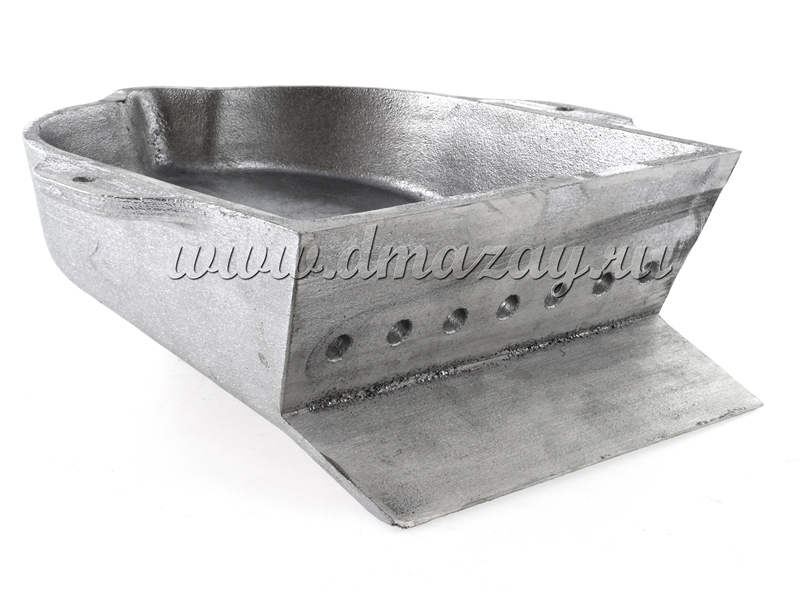

Дроболейка "Капель-7" – это приспособление для литья дроби из свинца капельным способом. Изделие состоит из ванны, в которой расплавляют свинец, и болтов жиклеров (выбираются отдельно). Жиклеры имеют отверстия разных диаметров, под разные диаметры дроби.
ПРИНЦИП РАБОТЫ:
Расплавленный свинец, проходя через жиклер, капает на полку дроболейки и скатывается по ней в охлаждающую жидкость. Полка нужна для того чтобы придать округлую форму капле после падения из жиклера.
УСЛОВИЯ И ТРЕБОВАНИЯ:
Для того чтобы начать лить дробь самостоятельно в домашних условиях, помимо дроболейки понадобятся: самая обыкновенная электроплитка, прямоугольные емкости для приема дроби и охлаждающая жидкость. В качестве емкостей вполне подойдут пластиковые контейнеры для хранения вещей. Расположив все это, как показано в руководстве по эксплуатации вы можете смело приступать к литью дроби.
Чтобы дробь не прилипала к полке, рекомендуем приобрести мыльный камень.
ОСОБЕННОСТИ::
Дроболейка имеет удобные ручки, для фиксации и носик для слива остатков свинца. Изготовлена литьевым способом из качественного литьевого алюминия высокой чистоты и имеет массу 1кг.
Расчетная масса закладываемого свинца для наполнения ванны 3,2 кг.
• Монтажная лента для крепления к нагревателю с крепежом.
• Наждачная бумага, для натирания полки, по которой катиться дробь.
• Мерка для нанесения метки уровня расплава в ванне (как наносить метку показано в руководстве по эксплуатации);
• Лопатка для удаления капель свинца.
• Подробное руководство по эксплуатации с иллюстрациями.
РЕКОМЕНДАЦИИ:
В процессе литья необходимо контролировать состояние жиклеров и полки, по которой скатывается дробь.
После окончания первого процесса литья не следует осушать внутреннюю полость жиклера от расплава свинца, так как образуется оксидная пленка. При втором и последующих процессах литья, если жиклер не работает, необходимо разорвать оксидную пленку. Для этого следует постучать по нему лопаткой из комплекта. Стучать нужно располагая лопатку плашмя изнутри ванны в расплаве свинца, загоняя свинец в жиклер.
Первый распространенный случай – это "замерзание" жиклера и прекращение каплепадения. В случае возникновения такой ситуации требуется легонько постучать по шляпке жиклера гаечным ключом или ложкой. Второй способ - это постучать плашмя лопаткой из комплекта внутри расплава по жиклеру. Также рекомендуется перед началом литья приготовить бытовую газовую горелку с баллончиком, и при замерзании жиклера прогреть его струей пламени из горелки.
Второй распространенный случай – это налипание капель на полке, при этом начинает образовываться большой сгусток свинца. Его необходимо смахнуть твердым предметом, ни в коем случае не следует этого делать рукой, т.к. свинец горячий. Возможных причин налипания свинца несколько:
1) Недостаточная смазка полки, свинец прилипает т.к. полка сухая, необходимо нанести смазку.
2) Недостаточная температура нагрева полки, свинец замерзает т.к. полка холодная, необходимо прогреть полку струей пламени из горелки.
3) Недостаточная гладкость полки, свинец прилипает из-за большой шероховатости плоскости полки, необходимо отшлифовать полку, это делается по окончании процесса литья, дождавшись пока дроболейка остынет.
4) Дробь при падении в охлаждающую жидкость "взрывается", изнутри образуются пустоты, это означает, что свинец перегрет. Необходимо понизить температура расплава.
Оптимальная температура расплава свинца 330-350 градусов. Также следует помнить о том, что при сильном понижении температуры, свинец может замерзнуть в жиклерах.
В качестве охлаждающей жидкости хорошо зарекоменлдовали себя:
-Теплая вода подогретая до 60 градусов (удовлетворительно)
-Теплая вода с жидким мылом в соотношении 50/50 (хорошо)
-Антифриз (хорошо)
-Паток или меласса (отлично))
Также очень хорошо себя зарекомендовали моторные масла, но после литья в масло полностью отмыть дробь от остатков масла затруднительно.
Можно сделать голтовку готовой дроби в бетономешалке с графитом или крахмалом для принятия более круглой формы.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
Приспособление для литья дроби
«Капель - 7»
Руководство по эксплуатации.
Внимание! Перед началом использования изделия, следует внимательно изучить данное руководство, и соблюдать технику безопасности.
Работать с изделием следует на ровной твердой поверхности. С надежной фиксацией изделия. Желательно на уровне пола;
При работе с изделием следует использовать индивидуальные средства защиты (очки, перчатки), предохраняющие от теплового воздействия;
Ни в коем случае нельзя оставлять работающее изделие без присмотра;
В зоне работы следует исключить нахождение легковоспламеняющихся предметов, таких как бумага или ткань;
Необходимо следить за температурой охлаждающей жидкости и не давать ей перегреваться.
Не рекомендуется менять жиклеры на холодную, это может привести к разрушению жиклера.
Несоблюдение техники безопасности может привести к травмам, порче изделия, другого имущества и пожару!
Комплект изделия.
Приспособление для литья дроби.……………………………………………………….………1шт.
Лопатка для очистки…..……..…………………………………………………………………………..1шт.
1. Описание изделия и подготовка к работе.
Общий вид, представлен на рисунке 1.
Изделие имеет:
Жиклеры 5шт.;
Полку для скатывания дроби;
Ручки для фиксации к нагревателю;
Носик для слива расплава свинца.
Рисунок 1. Общий вид.
Для литья дроби необходимо приготовить следующее:
Емкость для охладителя. Объемом не менее 3 литров, рекомендуемый объем 5-6 литров. Желательно прямоугольной формы, так чтобы край емкости был больше длины полки для скатывания дроби. Длина полки 156 мм. В качестве такой емкости подойдет пластиковый контейнер для хранения продуктов.
Емкость для приема излишков охладителя в процессе работы. Емкость должна быть больше емкости для охладителя, но не выше, так чтобы они вставлялись одна в другую (рисунок 2).
Рисунок 2. Компоновка емкостей.
Металлическая ложка для снятия оксидной пленки с расплава свинца. Необходимо следить за тем, чтобы пленка не попала в жиклеры, т.к. это может привести к засору жиклера и выходу его из строя.
Длинная ложка или шумовка для визуального контроля получаемой дроби и помешивания.
Типы используемых жиклеров:
Жиклер №7 Дробь 7-6
Жиклер №6 Дробь 6-5
Жиклер №5 Дробь 5-4
Жиклер №4 Дробь 4-3
Подготовка к работе.

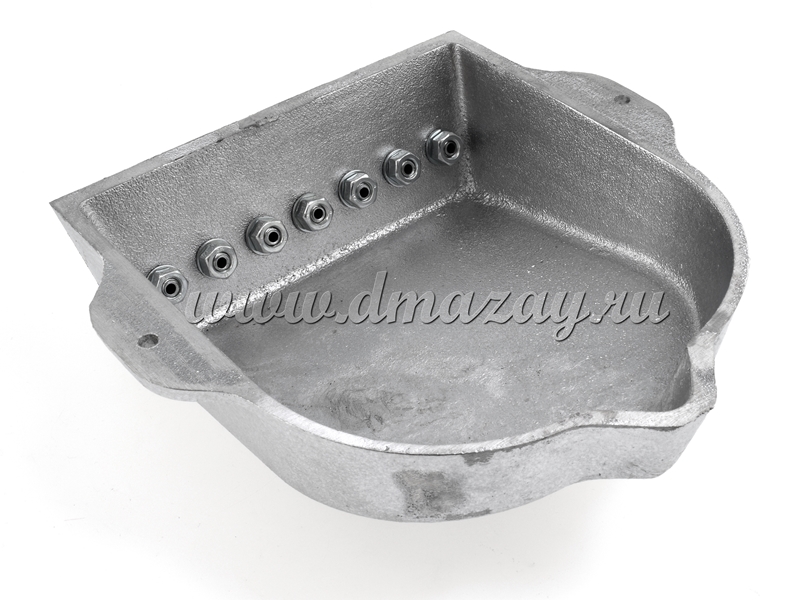

Для установки жиклеров потребуются два рожковых ключа №13. С внутренней стороны ванны для расплава установить шайбу 6 и притянуть
жиклер 1 гайкой 5 (рисунок 3). Необходимо устанавливать шайбу стороной с острыми краями к стенке ванны. Притянуть шайбу и жиклер гайкой. Перед заменой жиклера необходимо очистить резьбу от остатков свинца.
Рисунок 3. Установка жиклеров.

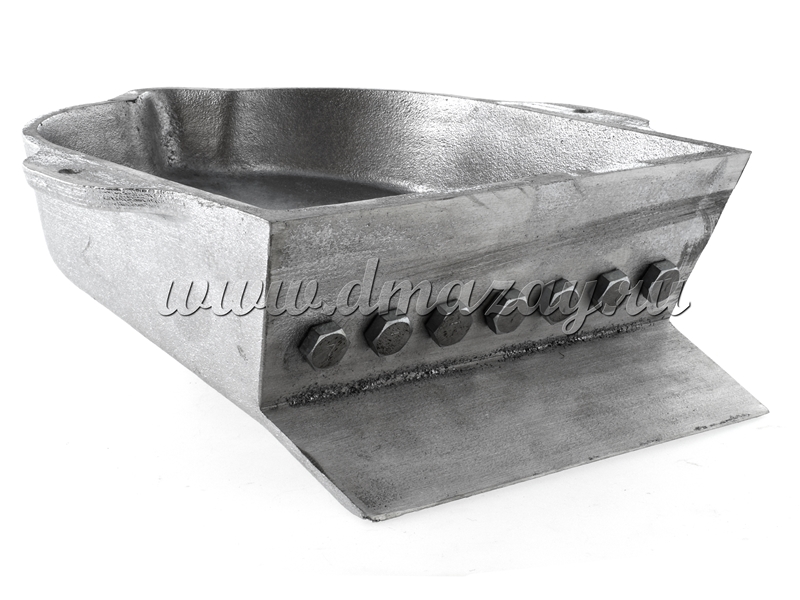

Цифры на торце шляпки болта должны быть расположены вертикально (рисунок 4).
Рисунок 4. Вид спереди.
Примечание: цифра, обозначающая маркировку жиклера набивается с горизонтальной ориентацией на ту грань, где находится рабочее сквозное отверстие.
Зачистить полку наждачной бумагой зернистостью не ниже 320 (находится в комплекте). Лицевая и нижняя грани полки должны образовывать острие (рисунок 5)
Рисунок 5. Острие полки.
Натереть полку графитовым карандашом, графитовой смазкой, мыльным камнем (в комплект не входит).
С помощью мерки, нанести линию уровня расплава графитовым карандашом, на внутреннюю стенку ванны (рисунок 6). В процессе литья дроби рекомендуется не превышать уровень расплава свинца выше линии разметки.
Рисунок 6. Нанесение разметки уровня расплава.
Прикрепить к изделию нагреватель. Выставить изделие по верхней плоскости горизонтально, с помощью пузырькового строительного уровня (рисунок 3).
Емкость с охладителем установить таким образом, чтобы до края полки оставалось 10-20 мм.
Наполнить емкость охладителем до краев, так чтобы немного вылилось в приемную емкость. Рекомендуется использовать подогретый охладитель, для уменьшения температурного перепада. В процессе работы охладитель будет нагреваться сам, от падающей дроби, необходимо следить за его температурой, и по мере необходимости подливать холодный.
Начать нагрев изделия. Сначала дать прогреться без свинца 15-20 минут, затем заложить 0,5-1 кг свинца, дождаться полного расплавления, далее подкладывать свинец небольшими слитками до наполнения по уровню. Емкость ванны до отметки составляет 3,2кг свинца. Не стоит закладывать сразу весь свинец, это приведет к увеличению времени расплавления.
