Характеристики
| Цена за: | 1 шт |
| Диаметр циферблата: | 52 мм
|
| Габариты компаса: | 72х57х21 мм |
| Длина шнура: | 120 см
|
| Производитель: | СССР (Россия) |
|
ОПИСАНИЕ
АК (рус. Артиллерийский Компас) — советский военный компас, предназначенный для нужд артиллерийских подразделений. Наряду с
компасом Адрианова он считался самым распространённым навигационным инструментом в вооружённых силах СССР.
КОНСТРУКЦИЯ

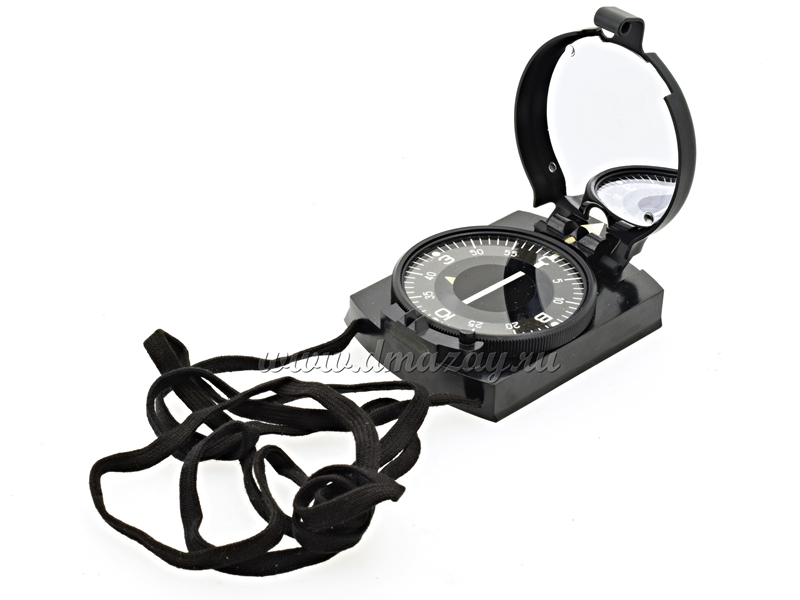

Конструкция компаса АК в целом аналогична конструкции компаса Адрианова, однако имеет ряд нововведений. В отличие от компаса Адрианова компас АК снабжён откидной предохранительной крышкой, на внутренней стороне которой имеется небольшое зеркало. Это зеркало может быть использовано при визировании для наблюдения за магнитной стрелкой и лимбом, что позволяет одновременно выверять ориентировку компаса и отсчитывать угол по лимбу. Визирная прорезь и мушка жёстко закреплены на корпусе компаса.
Кольцевой лимб компаса АК имеет шкалу, размеченную в тысячных с ценой деления, равной 100 тысячным, что в градусной сетке соответствует углу 6°. Подписи к делениям нанесены с шагом в 500 тысячных.
На защитное стекло компаса нанесена директриса в виде яркой белой полосы, которая точно совмещена с нулевым направлением лимба. Магнитная стрелка компаса АК снабжена тормозом, который срабатывает автоматически при закрывании откидной предохранительной крышки.
Для более точного использования компаса совместно с топографической картой и прочерчивания направлений одна из сторон его основания имеет шкалу линейки с миллиметровыми делениями.

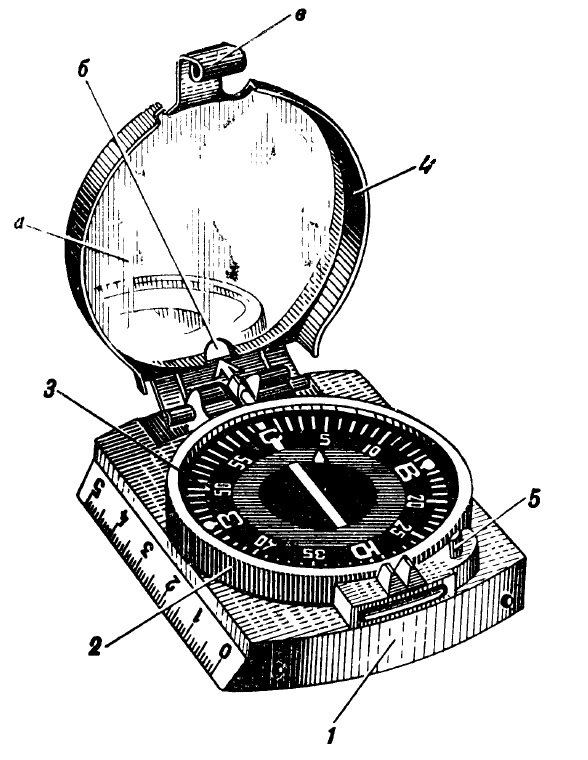

1 — корпус компаса, 2 — вращающееся кольцо лимба, 3 — лимб, 4 — крышка с зеркалом (а), вырезом под визир (б) и фиксатором (в), 5 — выступ арретира стрелки.
