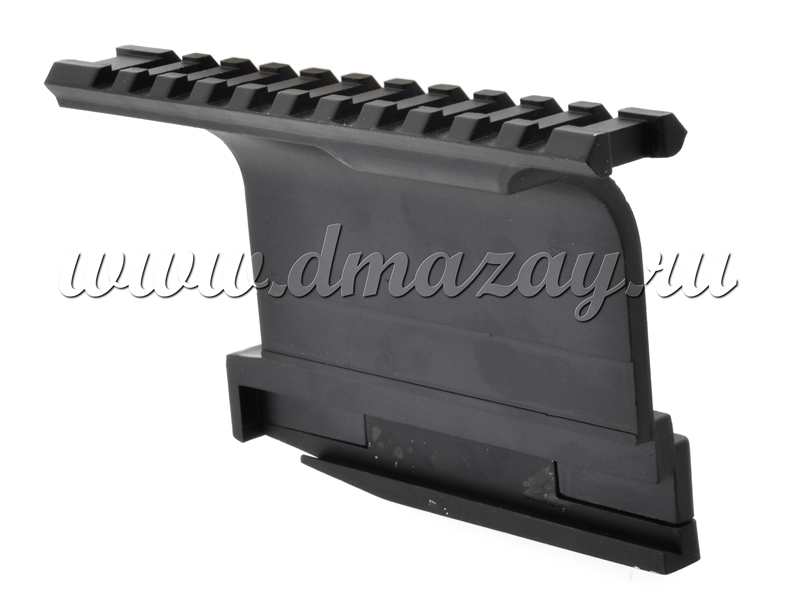

Кронштейн боковой с планкой WEAWER (ВИВЕР) для АК, Сайга, Вепрь в том числе под РАМОЧНЫЙ СКЛАДНОЙ ПРИКЛАД (с фиксацией)
Наша цена: 2,185 руб.
Вес товара: 152 g
ID товара: 11280
<<<
>>>
Характеристики
Цена за:
1 шт
Вес БРУТТО:
152 г
Общая длина планки:
127,2 мм (11 слотов)
Ширина планки Weaver:
20,8 мм
Общая высота кронштейна:
79 мм
Расстояние между осью ласточкиного хвоста и центром плоскости планки Вивера (высота):
64 мм
Общая ширина изделия:
49 мм
Материал изготовления:
Алюминиевый сплав
Покрытие:
Химическое оксидирование
Цвет:
Черный
Совместимость:
АК, Сайга, Вепрь
Производитель:
Россия, г. Иркутск (Автор кронштейна Пушкарев Н.Г.)
ОПИСАНИЕ

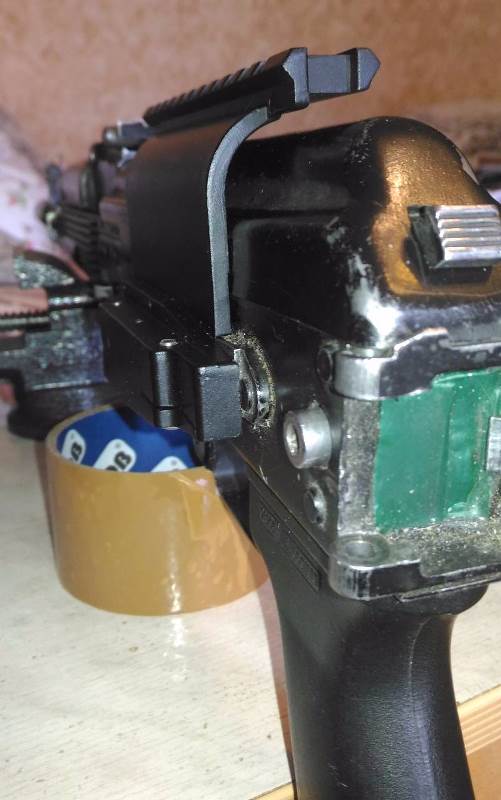

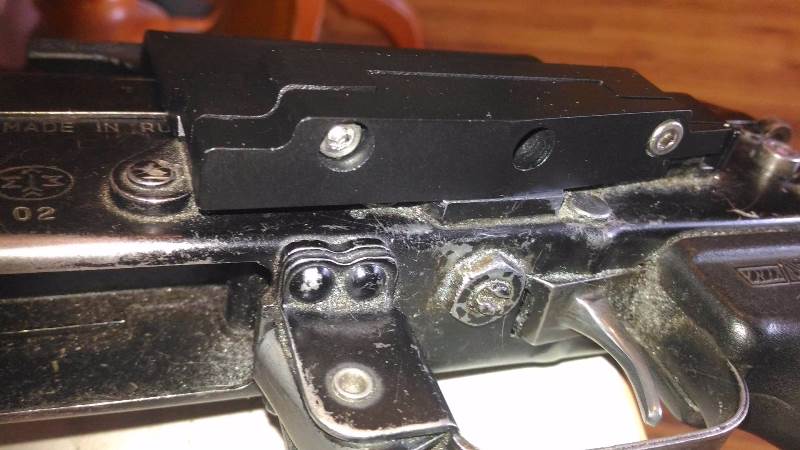

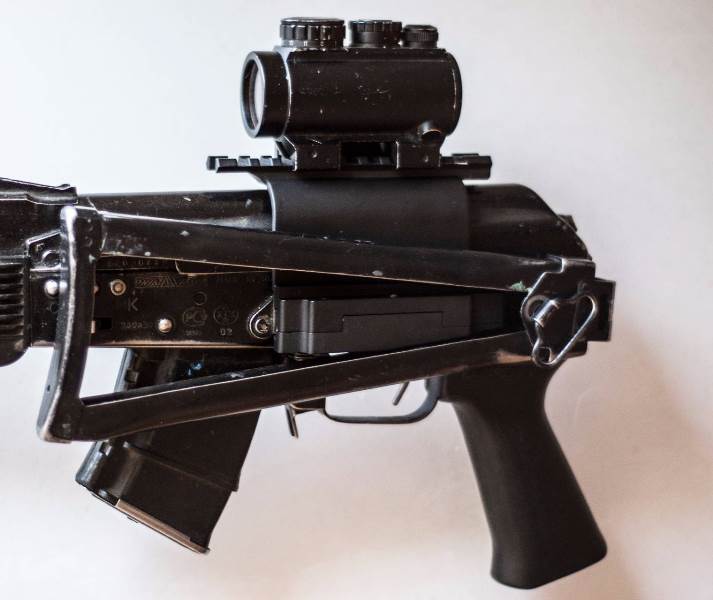

Данное устройство позволяет складывать рамочный приклад и осуществлять разборку без снятия кронштейна с оружия, тем самым повышая его эксплуатационные свойства (смотрите фото).

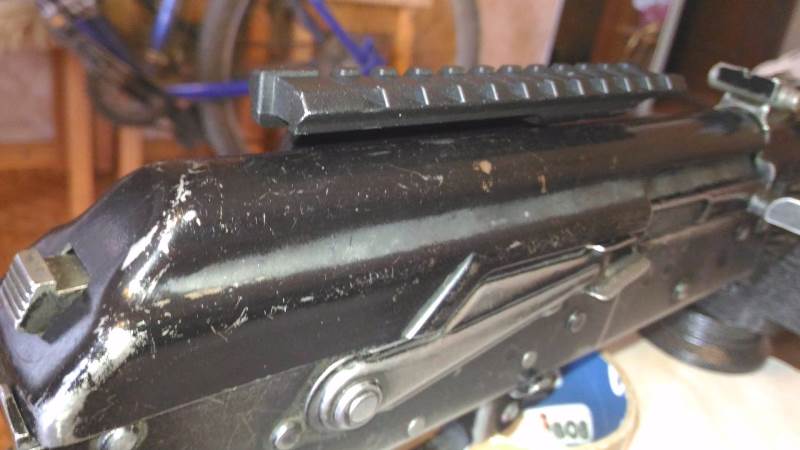

Установка кронштейна возможна на всем семействе автомата «Калашников», карабинов Сайга, карабины «Вепрь». Преимуществом является то, что планка вивер кронштейна расположена максимально близко к оружию, что позволяет стреляющему зафиксировать голову в удобном положении на прикладе.
Не подходит для складных пластиковых прикладов.
Пр-во: Автор кронштейна Пушкарев Н.Г. г. Иркутск.
ПАТЕНТ:
Кронштейн съемный для крепления прицела или оптики на стрелковое оружие
Полезная модель относится к огнестрельному оружию, в частности, к конструкции кронштейна для крепления прицелов различных типов на стрелковое оружие типа нарезного оружия серии АК-74 индекс 6П21.
Полезная модель направлена на упрощение конструкции кронштейна, что позволило складывать приклад оружия без снятия кронштейна и тем самым обеспечить более компактный вариант складывания приклада, удобного при переноске и перевозке оружия.
Технический результат обеспечивается за счет того, что в кронштейне, включающем основание в виде Г-образной изогнутой пластины, снабженной вертикально направленной полкой для крепления ее к боковой поверхности направляющей оружия, в которой выполнены посадочные гнезда в виде «ласточкин хвост», горизонтально направленную планку, выполненную заодно с Г-образной изогнутой пластиной и снабженной двумя параллельными рядами одинаковых по форме и размерам выступов, вертикально направленная полка выполнена из двух деталей, при этом верхняя часть полки выполнена заодно с вертикальной Г-образной изогнутой пластиной с образованием паза с внутренней стороны Г-образной изогнутой пластины, а задние части нижней и верхней деталей вертикальной полки выполнены под углом.
Образование паза с внутренней стороны Г-образной изогнутой пластины позволило максимально приблизить её к ствольной коробке, а выполнение верхней и нижней деталей вертикальной полки под углом обеспечили возможность складывать приклад на оружии серии АК-74 индекс 6П21.

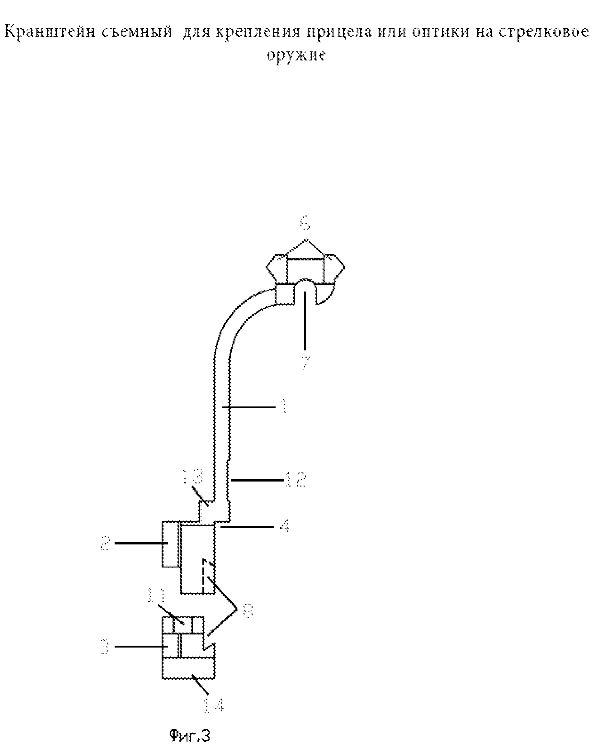

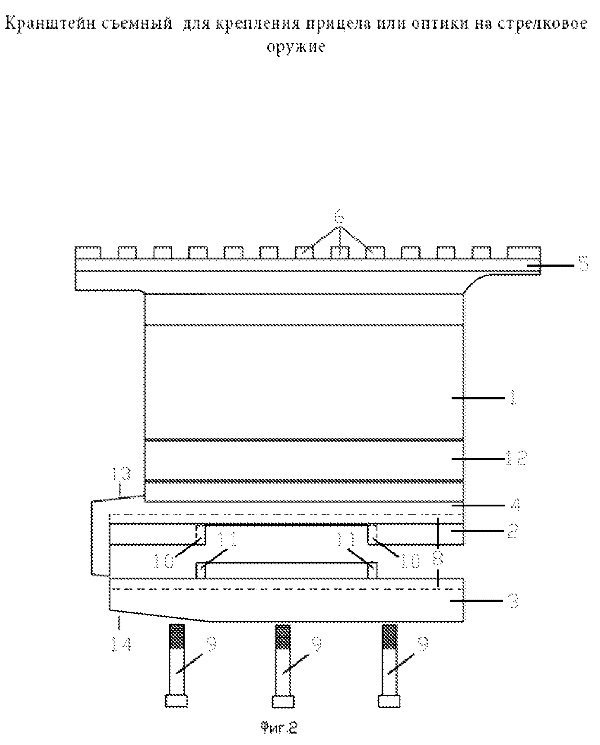

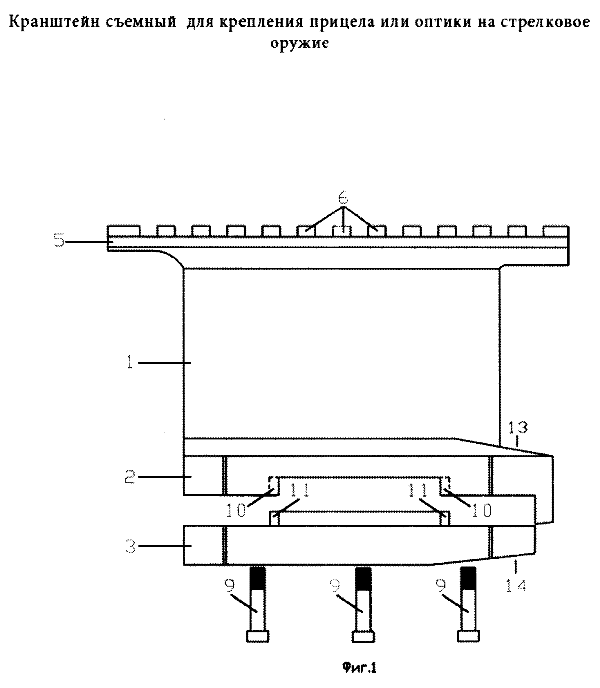

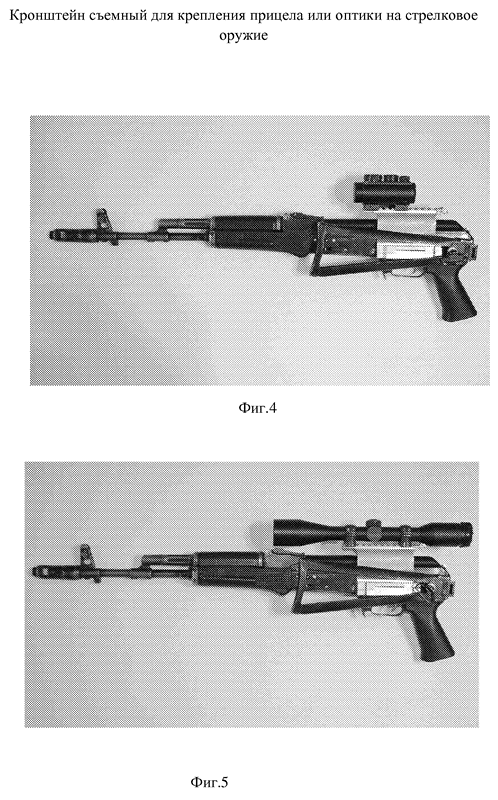

Настоящая полезная модель поясняется чертежами, где на фиг.1 представлена принципиальная схема кронштейна, вид сбоку, на фиг.2 вид кронштейна со стороны крепления к оружию, на фиг.3 вид кронштейна сзади (со стороны приклада), на фиг.4 показано размещение кронштейна с коллиматорным прицелом на оружии, на фиг.5 соответственно размещение кронштейна с оптическим прицелом на оружии.

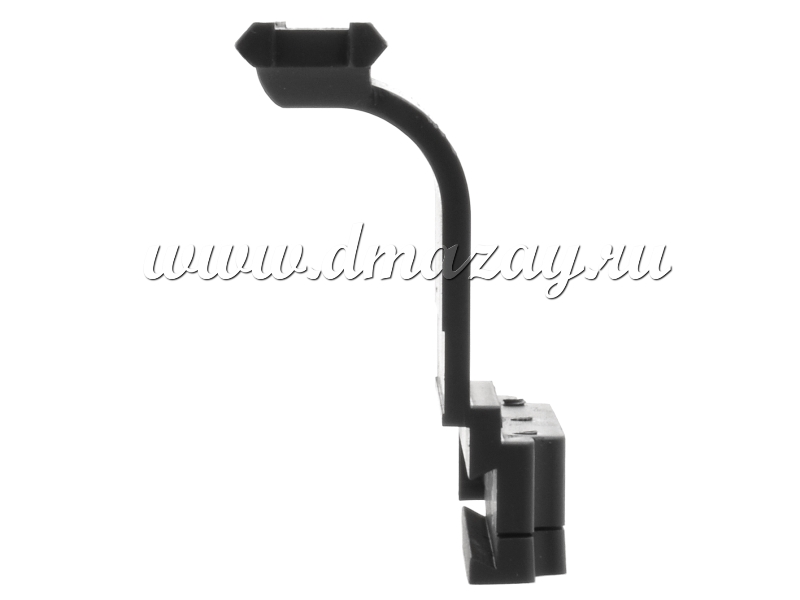

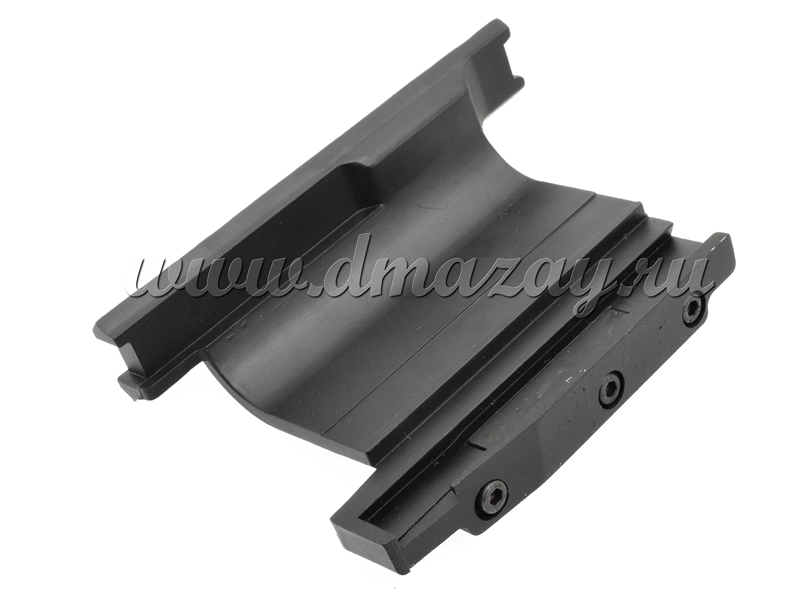

Кронштейн съемный для крепления прицела или оптики на стрелковое нарезное оружие представляет собой основание в виде Г-образной изогнутой пластины 1, снабженной вертикально направленной полкой, состоящую из двух соединяющихся между собой деталей 2, 3 (фиг.1) для крепления к боковой поверхности оружия, при этом верхняя деталь вертикально направленной полки 2 выполнена заодно с вертикальной Г-образной изогнутой пластиной 1 с образованием паза 4 фиг (2, 3) с внутренней стороны Г-образной изогнутой платины, которая переходит в планку для крепления прицелов различных типов 5.

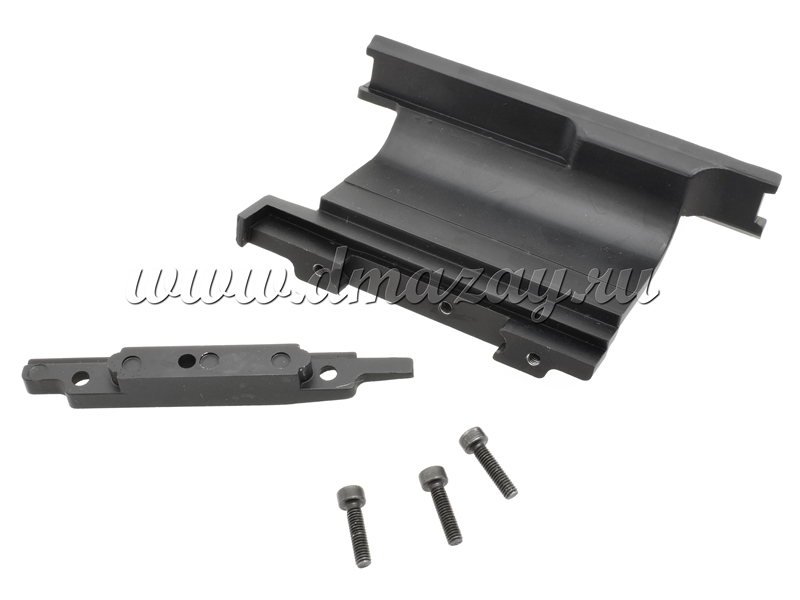

Планка представляет собой два параллельно расположенных ряда одинаковых по форме и размерам выступов 6 для крепления прицелов различных типов. С тыльной стороны планки (фиг.3) во всю её длину имеется углубление 7 для обеспечения возможности видеть через него мушку и прорезь штатного секторного прицела. В каждой из деталей 2,3 вертикально направленной полки во всю ее длину выполнено посадочное гнездо 8 в виде «ласточкина хвоста» для установки кронштейна на боковую направляющую стрелкового оружия. Детали 2, 3 вертикально направленной полки соединяются между собой тремя винтами 9. Для соблюдения точной ориентации посадочных гнёзд (ласточкин хвост) на верхней детали 2 вертикально направленной полки выполнено две вертикальных направляющих прямолинейного движения в виде профильных пазов 10, а на нижней детали 3 вертикально направленной полки выполнено два профильных выступа прямолинейного движения 11. Профильные пазы и выступы выполнены в виде полуокружностей.
Для обеспечения возможности свободной постановки, снятия крышки ствольной коробки оружия предусмотрено небольшое углубление 12 (фиг.2, 3) с тыльной стороны Г-образной пластины 1 во всю её длину.
Задние части нижней и верхней деталей 2,3 вертикальной полки выполнены под углом 13,14.
Кронштейн съемный для крепления прицела и оптики на стрелковое оружие, включающее основание в виде Г-образной изогнутой пластины, снабженной вертикально направленной полкой для крепления ее к боковой поверхности направляющей оружия, в которой выполнены посадочные гнезда в виде «ласточкина хвоста», горизонтально направленную планку, выполненную заодно с Г-образной изогнутой пластиной и снабженной двумя параллельными рядами одинаковых по форме и размерам выступов, отличающийся тем, что вертикально направленная полка выполнена из двух деталей, при этом верхняя часть полки выполнена заодно с вертикальной Г-образной изогнутой пластиной с образованием паза с внутренней стороны Г-образной изогнутой пластины, а задние части нижней и верхней деталей вертикальной полки выполнены под углом.
