| Характеристики
| Артикул |
ДЖОКЕР-3 |
| Материал |
Алюминиевый сплав, титановый сплав |
| Габариты (ДхВхШ), мм. |
345х41х51 |
| Вес, г. |
394 |
|
ОПИСАНИЕ

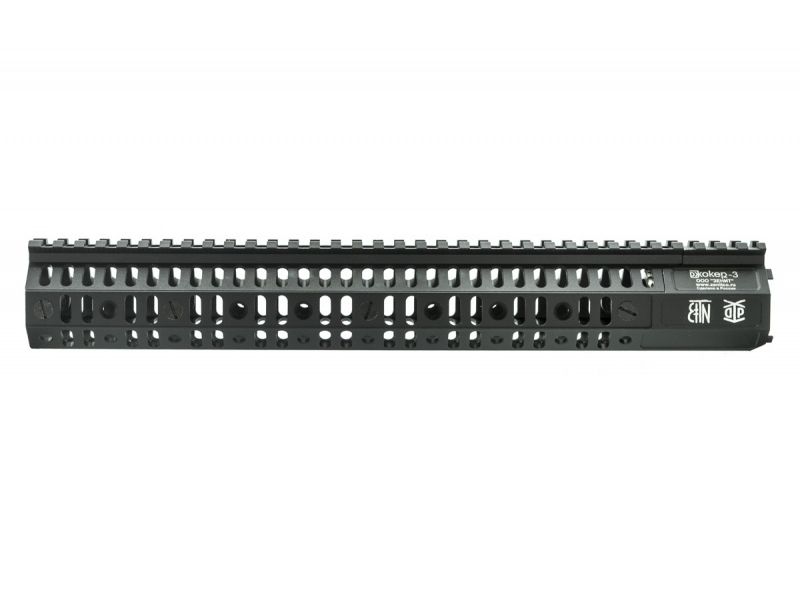

Комплект «Джокер-3» (комплектация "А") устанавливается на место штатного цевья карабинов на базе AR-15 и имеет направляющую Базис для установки кронштейнов Б-2, Б-2У, формирующих планки Пикатинни с трех сторон и планку Пикатинни в верхней части, позволяющие крепить дополнительное оборудование на оружие.

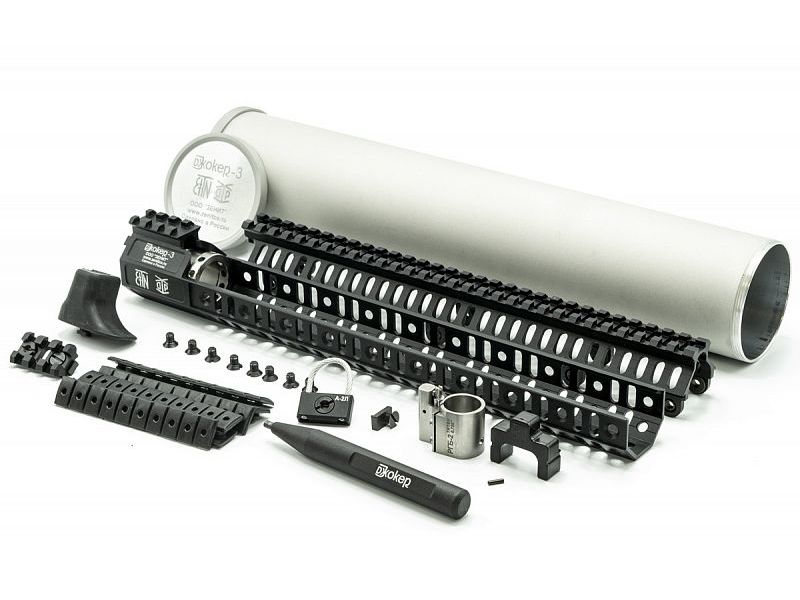

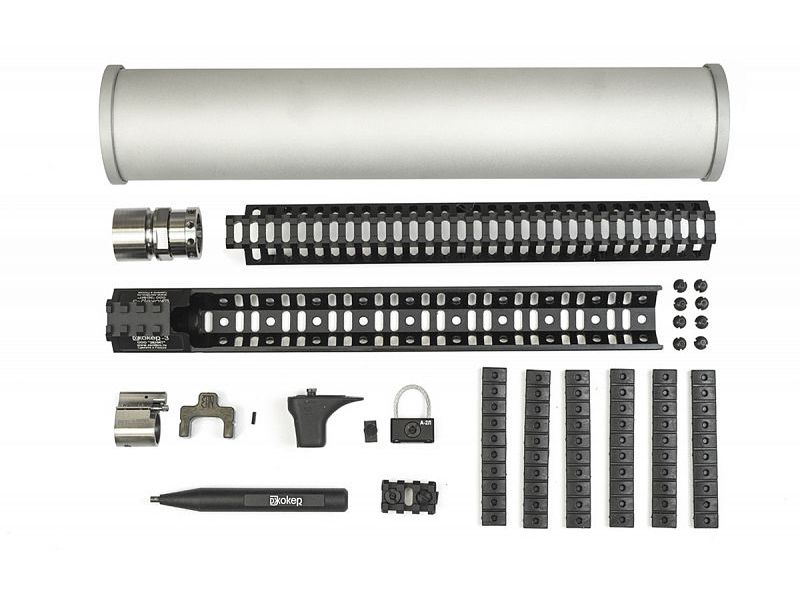

В комплект "Джокер-3" (комплектация "А") входит:
- кронштейн "Джокер-3", состоящий из двух элементов: верхнего кронштейна Б-73 и нижнего кронштейна Б-83, устанавливаемого на гайку, входящую в состав комплекта (материал- сплав Д16Т) - 1 шт в сборе
- основа крепления кронштейна "Джокер-3", состоящей из двух частей: гайки (1) и фиксирующей гайки (2), которая прижимает нижнюю часть кронштейна к ресиверу (материал-титановый сплав ВТ-6) - 1 шт в сборе
- РГБ-2 (материал-титановый сплав ВТ-6) - 1 шт
- Приспособление для корректного позиционирования РГБ-2 - 1шт
- ключ для закручивания фиксирующей гайки - 1 шт
- упор "РЛ-1" - 1 шт
- Антабка А1-Л - 1 шт
- кронштейн "Б-2Л" - 1 шт
- крепежные винты - 8 шт
- накладки "НПН-2" - 6 шт
- алюминиевый футляр - 1 шт
- руководство по эксплуатации - 1 шт
Преимущества при эксплуатации:
- Прочность
- Улучшает охлаждение ствола оружия
- Создает возможность крепления дополнительного оборудования
- Минимальные массогабаритные характеристики
Для установки на оружие необходимо:Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки.
Закрутить крепежную гайку производства ООО «Зенит», сняв с него предварительно фиксирующую гайку.
Установить нижний кронштейн Б-83.
Надеть фиксирующую гайку.
Надеть регулируемый газовый блок
Используя приспособление для корректного позиционирования РГБ-2, через отверстия, имеющиеся на нижней части нижнего кронштейна Б-83 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок.
Сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию.
При помощи ключа, входящего в комплект, закручиваем фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине.
Установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы.
При помощи четырех винтов фиксируем верхний кронштейн Б-73 на нижнем кронштейне Б-83.
Закрепить в любом удобном для стрелка месте дополнительное оборудование.
