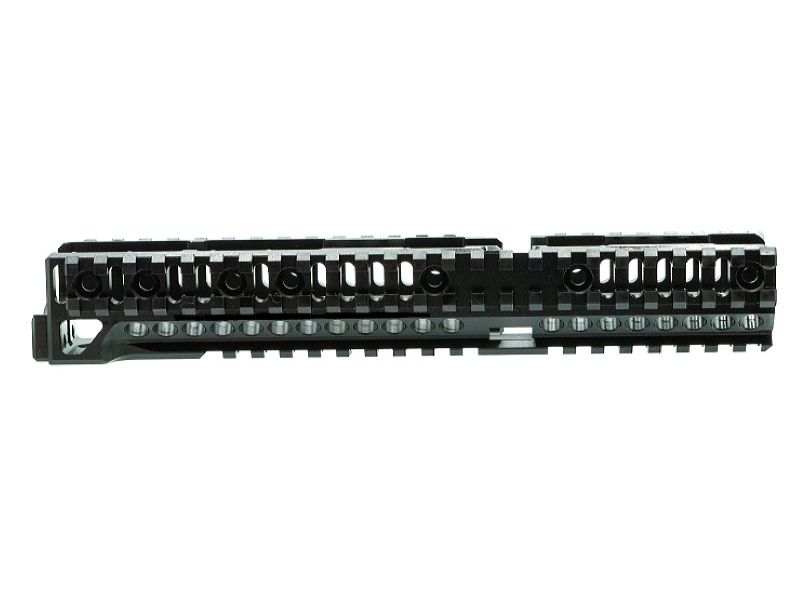

Кронштейн "Цевье Б-30" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.

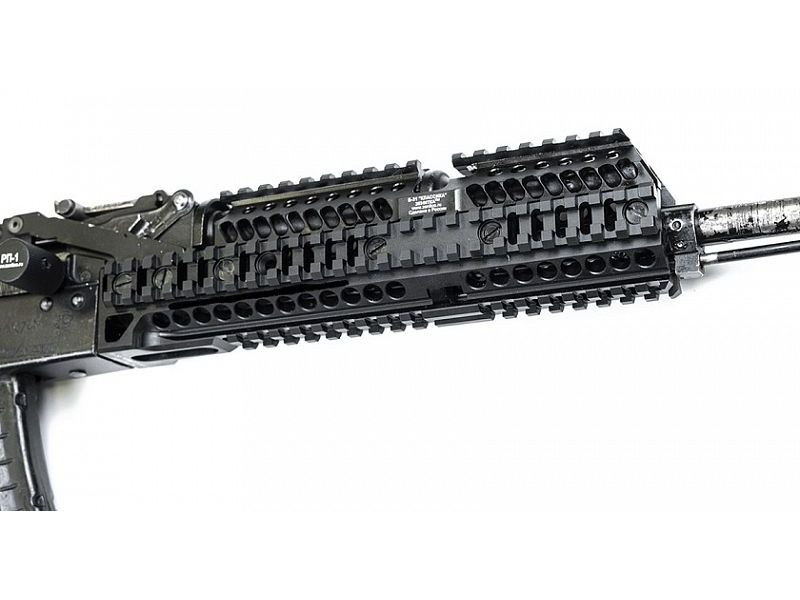

Устанавливается на место штатного цевья АК или карабинов на его основе: карабины на базе АК - 103, АК - 104, АК - 105, АК-74М, АК-74, карабины на базе АКМ, АК-205, TG-2,Сайга-МК исп. 33, АК-366 Ланкастер, ВПО-209, Вепрь - КМ(ВПО - 136), Вепрь - К(ВПО - 133), Сайга МК .223 Rem исп.03, карабины на базе АКС 74, карабины на базе АКМС.
Формирует три планки Пикатинни, позволяющие крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, сошки, рукоятки, дополнительные кронштейны и тд.
Преимущества при эксплуатации:
Прочность
Улучшает охлаждения ствола оружия
Возможность крепления дополнительного оборудования
Габаритные размеры: (260х54х41) ± 5 мм
Масса: 270 ± 10 г
Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки :
Кронштейн "Цевьё Б-30"
1 шт
Руководство по эксплуатации
1 шт
Для установки на оружие необходимо:
1. Произвести неполную разборку оружия и снять штатное цевье.
2. Установить вместо штатного цевья кронштейн "Цевье Б-30".
3. Кронштейн "Цевье Б-30" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:
надеть на Б-30 штатную шайбу антабки так, чтобы антабка проходила через отверстие для антабки в цевье;
совместить свободный конец Б-30 с пазом ствольной коробки
положив на шайбу антабки металлическую проставку, молотком через проставку забить Б-30 в ствольную коробку оружия (во избежание "складывания" Б-30 при установке, воздействовать молотком допускается только на шайбу антабки). Бить по самому цевью нельзя! Пилить цевьё напильником нельзя!
произвести сборку оружия
4. Для установки Б-30 в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой
Жесткость посадки цевья определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
