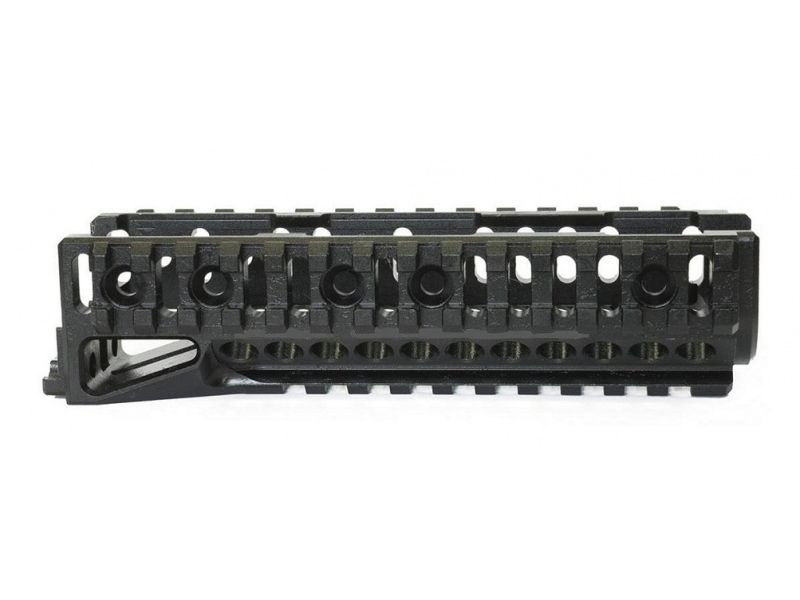

Кронштейн "Цевье Б-21М" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
Устанавливается на место штатного цевья пистолета-пулемета "Витязь": ПП Витязь - МО, ПП Витязь - СН, Сайга - 9, TR9 Paradox.
Формирует три планки Пикатинни, позволяющие крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, рукоятки, дополнительные кронштейны и тд.
Преимущества при эксплуатации:
Прочность
Улучшает охлаждения ствола оружия
Возможность крепления дополнительного оборудования
Габаритные размеры: (165х54х42) ± 5 мм
Масса: 180 ± 5 г
Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
Кронштейн "Цевьё Б-21М"
1 шт.
Руководство по эксплуатации
1 шт.
Для установки на оружие необходимо:
1. Произвести неполную разборку оружия и снять штатное цевье
2. Установить вместо штатного цевья кронштейн "Цевье Б-21М", произвести сборку оружия
3. Кронштейн "Цевье Б-21М" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:
надеть на Б-21М штатную шайбу антабки
совместить свободный конец Б-21М с пазом ствольной коробки
положив на шайбу антабки деревянную или металлическую проставку, молотком забить Б-21М в ствольную коробку оружия
произвести сборку оружия
4. Для установки Б-21М в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой
Жесткость посадки цевья определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
