| Характеристики
| Артикул |
Б-2М |
|
ОПИСАНИЕ

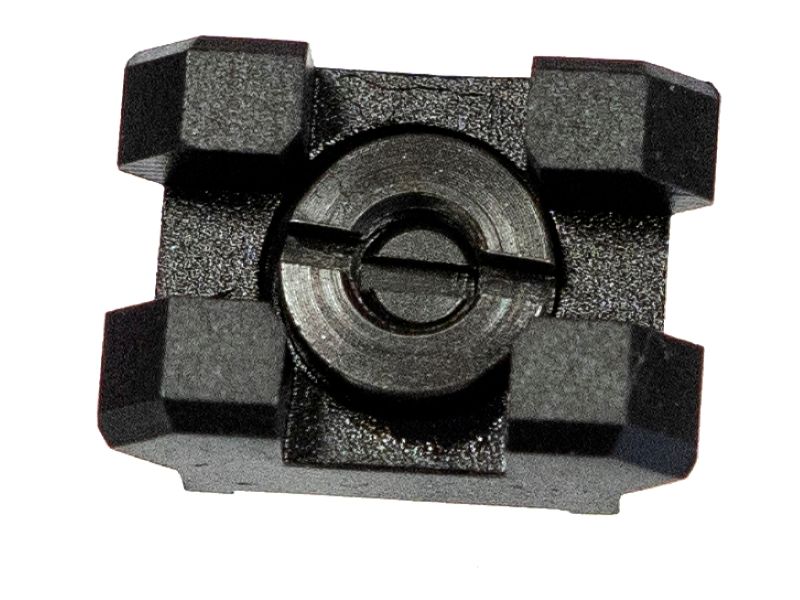

Кронштейн Б-2М является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
Совместим с направляющей Базис
Предназначен для крепления на кронштейны "Цевья Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л, Б-30У" сбоку, формируя планку Пикатинни.
Позволяет крепить дополнительное оборудование на оружие: подствольный фонарь, ЛЦУ, тактическую рукоятку, сошки, рукоятки типа "РК" , а также планки Б-9 и Б-12.
Масса в сборе : 7 ± 2 г
Габаритные размеры: (20х15х9) + 2 мм
Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
Гарантийный срок эксплуатации: 60 мес.

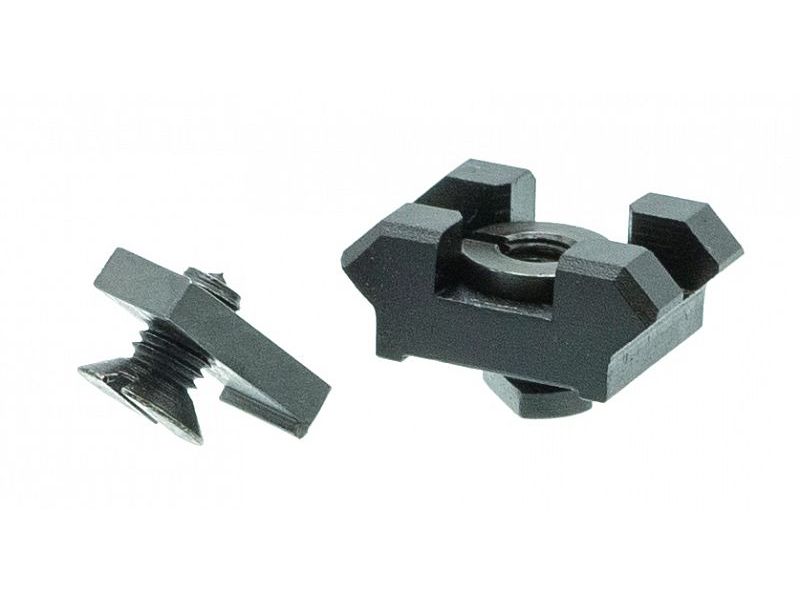

Комплектность поставки:
|
Кронштейн Б-2М
|
1 шт
|
|
Кулачковый зажим
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
Для установки кронштейна Б-2М на цевьё необходимо:
1. Выбрать наиболее подходящее место на кронштейне "Цевье Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л.
2. Совместить отверстия на цевье и кронштейне Б-2М.
3. Установить кулачковый зажим на Б-2М.
4.Установить Б-2М на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2М, необходимо повернуть гайку кулачкового механизма против часовой стрелки.
Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
