| Характеристики
Артикул |
Б-2У |
|
ОПИСАНИЕ

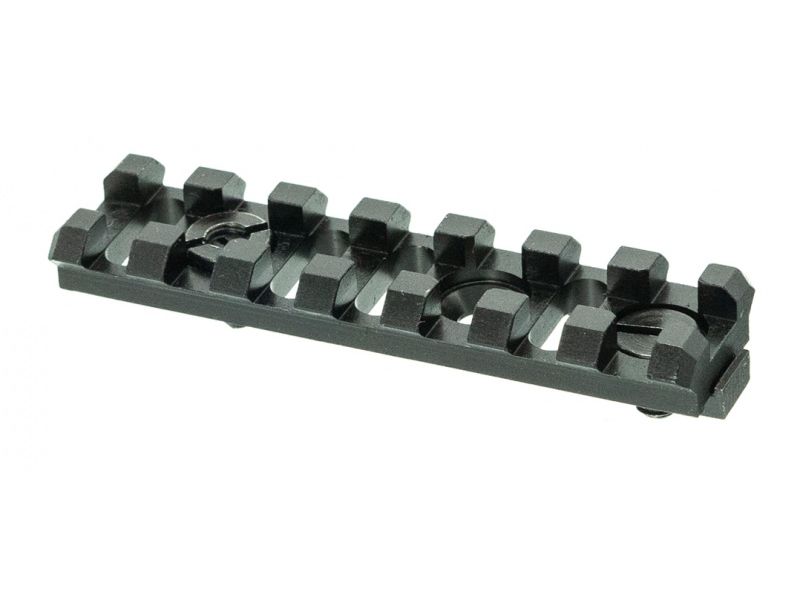

Кронштейн Б-2У является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
Совместим с направляющей Базис
Предназначен для крепления на кронштейны "Цевья Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л" сбоку.
Позволяет крепить дополнительное оборудование на оружие: подствольный фонарь, ЛЦУ, тактическую рукоятку, сошки и тд.
Масса без элементов крепления (винтов, гаек, ключа): 15 ± 2 г.
Габаритные размеры: (75х20х9) + 2 мм.
Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С.
Гарантийный срок эксплуатации: 60 мес.

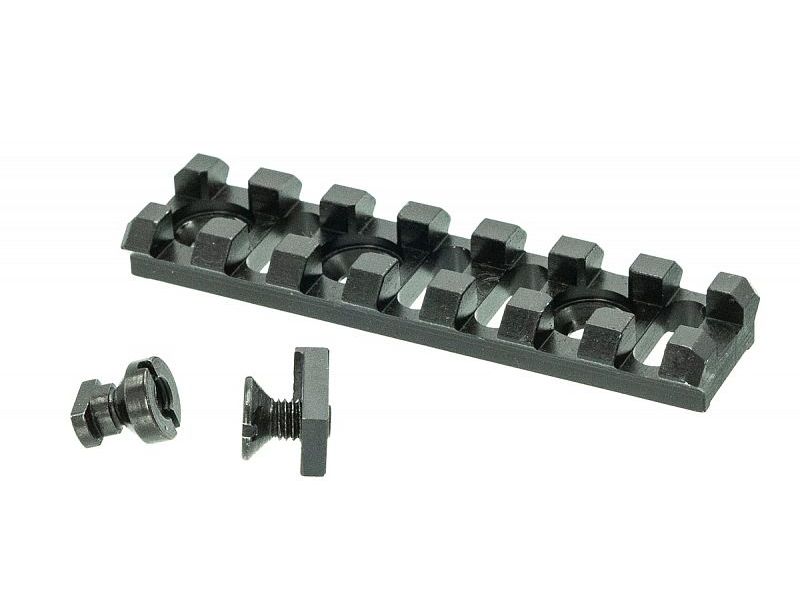

Комплектность поставки:
Кронштейн Б-2У
|
1 шт
|
Кулачковый зажим
|
1 шт
|
Зажим-зацеп
|
1 шт
|
Руководство по эксплуатации
|
1 шт
|
Для установки кронштейна Б-2У на цевьё необходимо:
1. Выбрать наиболее подходящее место на кронштейне "Цевье Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л"
2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или зажим-зацеп). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.
3. Совместить отверстия на цевье и кронштейне Б-2У.
4. Установить кулачковый зажим на Б-2У. Установить Б-2У на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2У, необходимо повернуть гайку кулачкового механизма против часовой стрелки. В случае использования зажима-зацепа совместить с отверстием на цевье и, используя Б-2У, зафиксировать зацеп на цевье.
Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации
.
