Вжик-обжим-3 с гальваническим покрытием 12 калибра для УПС-6, УПС-7

<<< >>>

Характеристики Цена за: 1 комплект Вес: 183 г Габариты упаковки: 68х70х30 мм Калибр: 12 Назначение: Обжимка донца и пластиковой части гильзы Производитель: ИП Захаров

---

ОПИСАНИЕ

Совместим с УПС-6 или УПС-7 с "рабочей высотой" не менее 100мм и длиной пальца 60-64мм.

Одновременно декапсюлирует (извлекает капсюль) и обжимает гильзу.

Высокая производительность (производитель пишет до 250шт/в час).

Минимальное усилие при обжиме и съеме.

Детали имеют гальваническое покрытие, защищающее от коррозии, за счёт чего прослужат вам долгие годы.

Экономия сил, денег и времени.

ИНТСРУКЦИЯ

Вжик-обжим-3 12 калибра

Сторона 1 (с проточкой): Конус

Сторона 2 (без проточки): 20,4мм

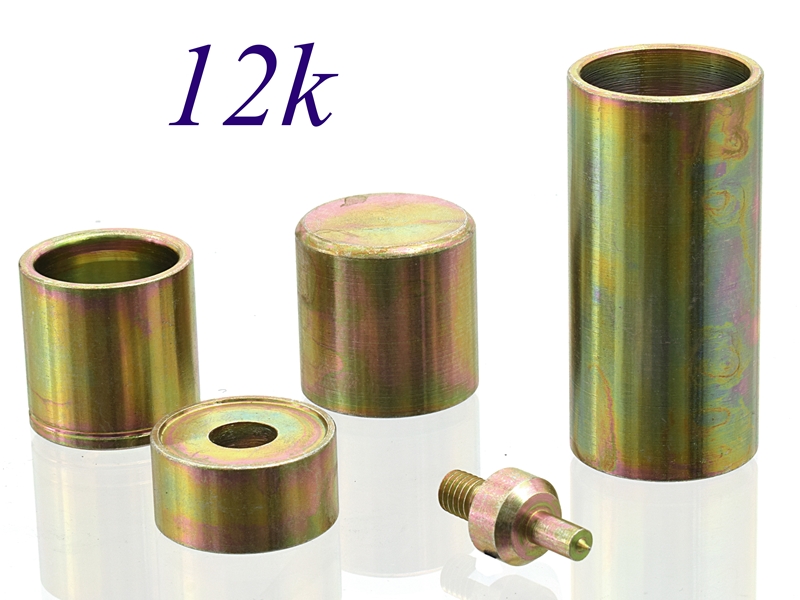

Комплектция

1) Игла декапсюлятора – 1 шт

2) Опорная втулка – 1 шт

3) Обжимное кольцо – 1 шт

4) Шайба-толкатель – 1 шт

5) Съемный стаканчик – 1 шт

Принцип работы

1) Отверните головку УПС в сторону.

2) Установите на штатный палец УПС иглу декапсюлятора.

3) Установите опорную втулку пазов вверх на УПС так, чтобы палец декапсюлятора располагался внутри.

4) На втулку установите обжимное кольцо стороной 1 наверх.

5) Оденьте гильзу на палец декапсюлятора, одновременно вдавив пальцем внутрь обжимного кольца до упора.

6) Установите на донце гильзы шайбу-толкатель плоской стороной кверху и надавите роликом рычага на верхнюю часть шайбы, вдавливая гильзу в обжимное кольцо на 2мм, до усилия сопротивления.

7) Уберите шайбу. Уберите втулку и разместите гильзу с расположенным на ней кольцом, на палец декапсюлятора.

8) Установите съемник донцем кверху, над донцем гильзы и надавите роликом рычага УПС на съемник до соскакивания обжимного кольца с гильзы.

9) Теперь повторите все действия, становив в п.4 обжимную втулку стороной 2 кверху, при этом в п.6. гильза полностью вдавливается в обжимное кольцо до упора.
