Характеристики
| Цена за: | 1 комплект |
| Вес: | 162 г
|
| Габариты упаковки: | 68х70х30 мм |
| Калибр: | .410
|
| Назначение: | Обжимка донца и пластиковой части гильзы |
| Производитель: | ИП Захаров
|
|
ОПИСАНИЕ
Совместим
с УПС-5 с длиной пальца 50-54мм.
Одновременно
декапсюлирует (извлекает капсюль) и
обжимает гильзу.
Высокая производительность (производитель пишет до 250шт/в час).
Минимальное усилие при обжиме и съеме.
Детали имеют гальваническое покрытие, защищающее от коррозии, за счёт чего прослужат вам долгие годы.
Экономия сил, денег и времени.
ИНТСРУКЦИЯ
Вжик-обжим-3 410 калибра
Сторона 1 (без проточки): для обжима донца гильзы
Сторона 2 (с проточкой): для капсюляции

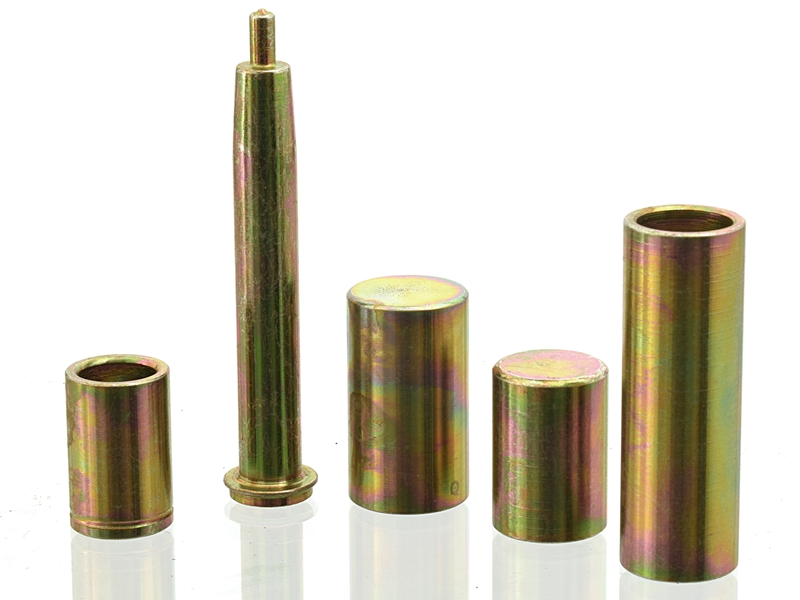

Комплектция
1) Декапюлятор – 1шт
2) Опорная втулка – 1шт
3) Обжимное кольцо – 1шт
4) Впрессовывающий стаканчик (длиннее) – 1шт
5) Съемник (стаканчик короче) – 1шт
Принцип работы
1) Отверните головку УПС в сторону.
2) Установите на УПС декапсюлятор с помощью штатных винтов для УПС-5.
3) Установите опорную втулку пазом вверх на УПС так, чтобы декапсюлятор располагался внутри.
4) На втулку установите обжимное кольцо стороной 1 кверху.
5) Оденьте гильзу на декапсюлятор, одновременно вдавив пальцев внутрь обжимного кольца до упора.
6) Установите на донце гильзы впрессовывающий стаканчик 4 плоской стороной наверх и надавите роликом рычага верхнюю часть, вдавливая гильзу в обжимное кольцо до упора.
7) Уберите деталь 4, уберите деталь 2, и разместите гильзу с расположенным на ней кольцом 3, на декапсюлятор.
8) Установите съменик 5 донцем к верху, над донцем гильзы и надавите роликом рычага УПС на съемник до соскакивания обжимного кольца 3 с гильзы.
Установка нового капсюля
Убираем декапсюлятор 1.
На опорную втулку 2 устанавливаем обжимное кольцо 3 стороной 2 кверху, а в него вставляем обжатую и декапсюлированную гильзу.
Устанавливаем капсюль в капсюльное гнездо.
Задавливаем капсюль с помощью УПС до упора.
