Кронштейн позволяет установить сошки на ствольную коробку Тигр (Tigr), СВД (SVD), TG3 без доработки и внесения конструктивных доработок в оружие.

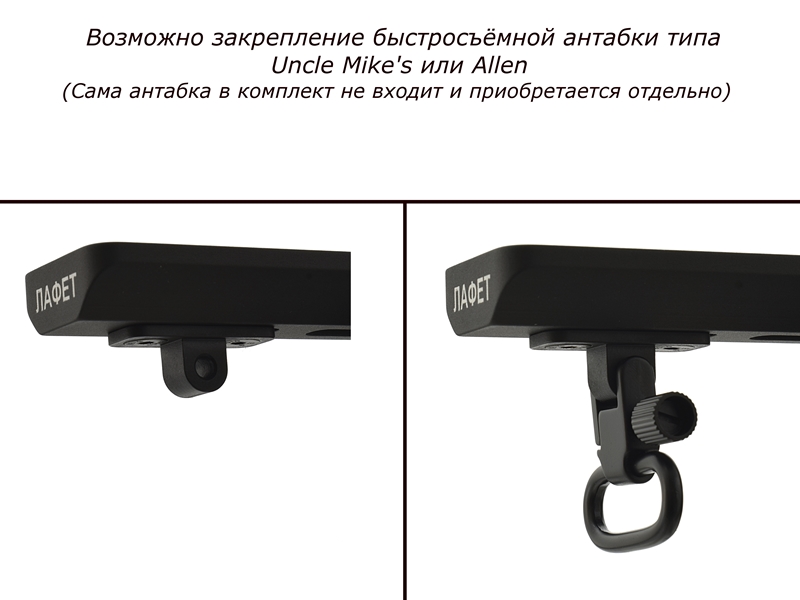

Имеет планку Вивера (Пикатини), а также аналог антабочного винта для установки сошек различных видов (Harris, Atlas прочие).
Зажим осуществляется 4-мя болтами.
Шестигранный ключ в комплект не входит.
При установке сошки на ствольную коробку сохраняется характеристика нагрузки на ствол, что приводит к уменьшению ухода средней точки попадания (СТП) при стрельбе из различных положений (с сошками и без).

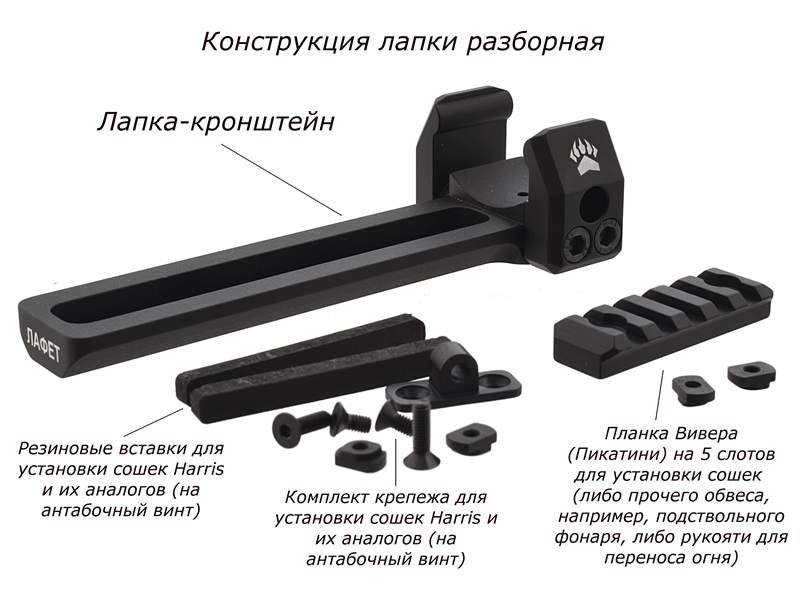

Представляет собой трехсоставную конструкцию, включающую в себя основную часть адаптера, и боковые лепестки, которые вставляются в пазы, расположенные в передней части ствольной коробки СВД;
Тугая посадка элементов обеспечивает жесткость конструкции и исключает люфт на оружии;

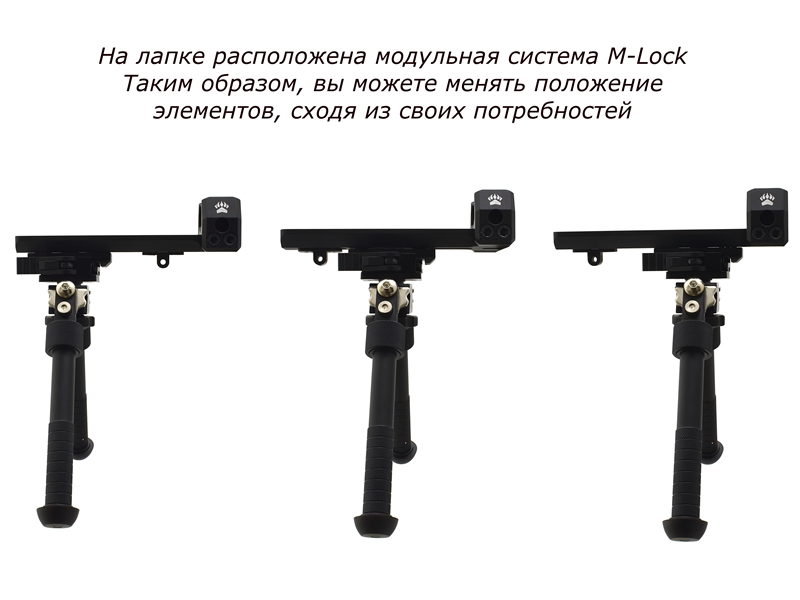

Кронштейн СВД Лафет формирует под цевьем карабина M-Lok интерфейс на 3 слота. В пазы М-ЛОК устанавливается один из двух переходников - антабка типа Harris или планка Пикатинни на 5 шагов, которые идут в наборе;
Длина рабочей части позволяет подобрать оптимальное расположение сошек на оружии:
12 см - 3 разъема М-ЛОК для антабки;
14 см для Пикатинни - помимо слотов M-Lok, в задней части адаптера присутствует резьбовое отверстие, в которое может быть вкручен один из винтов, фиксирующий планку;

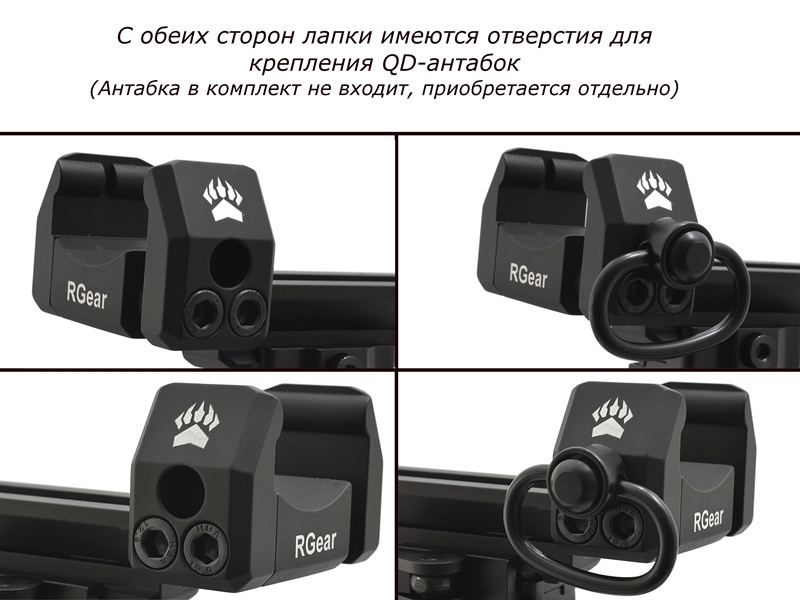

Боковые части снабжены разъемами под QD антабку;
Кронштейн СВД Лафет выполнен из сплава авиационного алюминия, отличается устойчивостью к механическим повреждениям, а также ударным и температурным нагрузкам;
Для установки сошек типа Harris в комплекте поставляются два резиновых демпфера, которые могут дополнить или заменить штатную проставку.

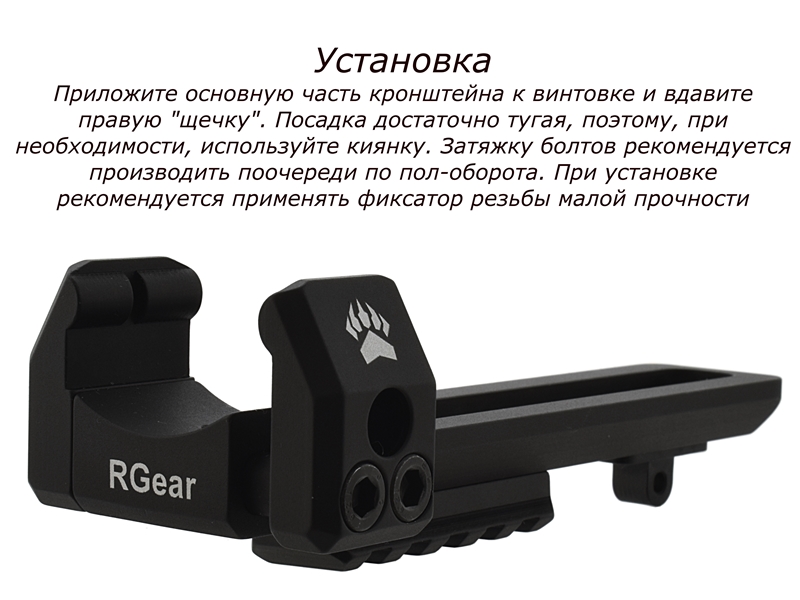

УСТАНОВКА
Раскрутите болты с правой строны изделия и нанесите на ниъ фиксатор резьбовых соединений малой или средней прочности
Приложите кроштейн к винтовке, установив полукруглый выступ к левой щечке изделия в паз ствольной коробки
Начинайте равномерно закручивать болты правой щечки (приблизительно по 180 градусов) до жесткой фиксации кронштейна на винтовке
Тугая посадка элементов является нормой для данного изделия. Рекмеондуется перед установкой кронштейна на винтовку провести установку дополнительных модулей на M-LOCK. Установка модуля может производиться с явным усилием, в связи с увеличенными допусками.
Для установка сошек типа Harris может потребоваться замена или дополнение штатной прокладки резиновыми демпферами, идущими в комплекте. Допускается регулировка жесткости путем обрезки демпфера на нужную высоту.

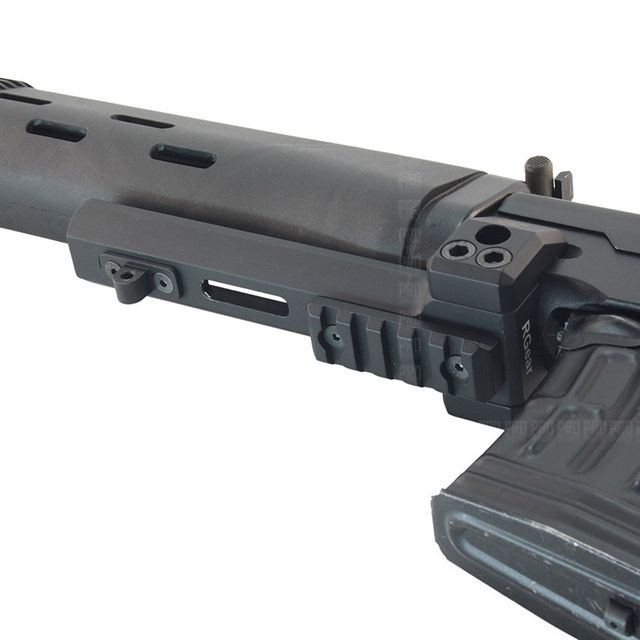

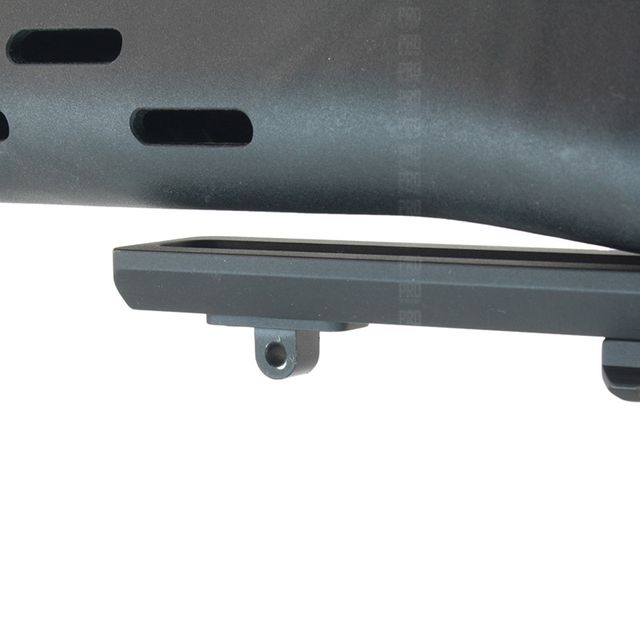

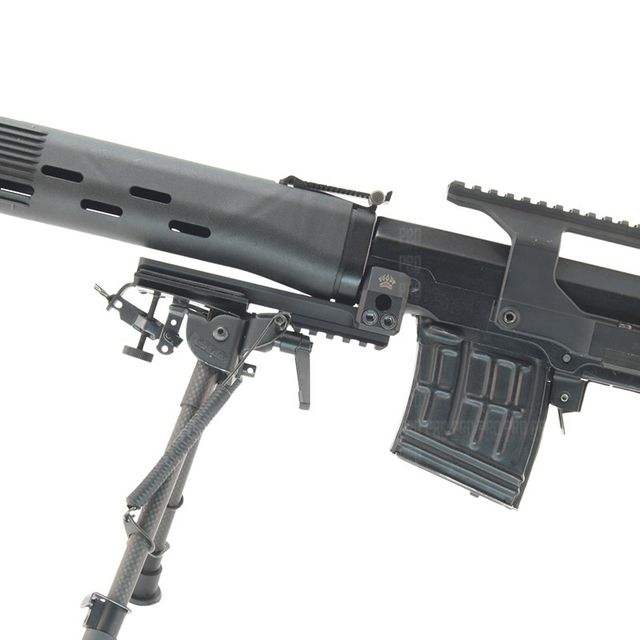

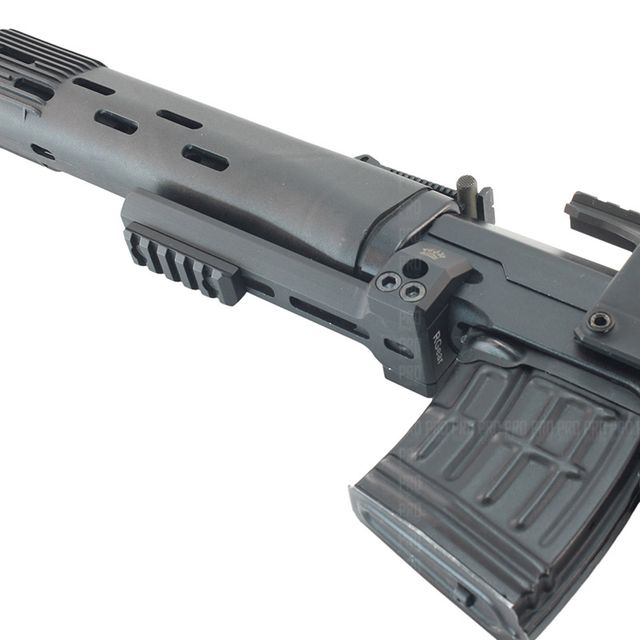

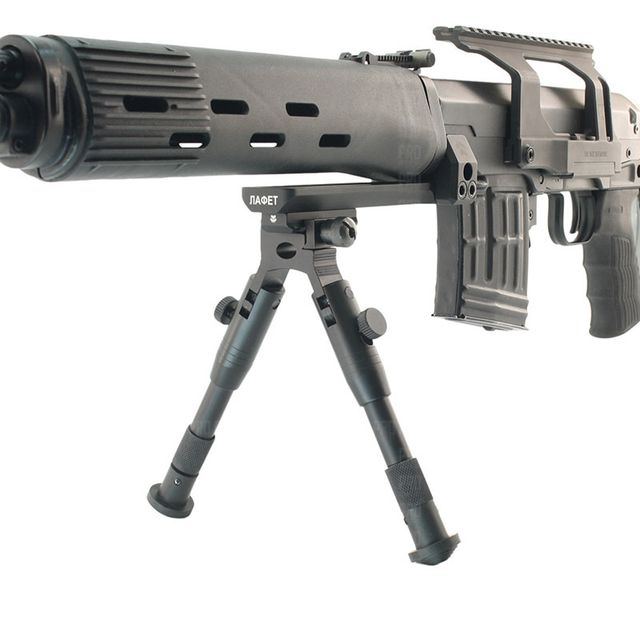

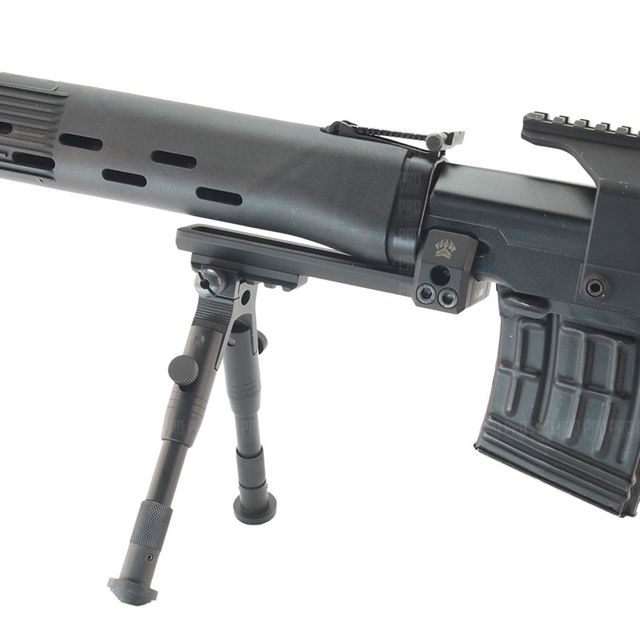

ПРИМЕР УСТАНОВКИ ДАННОЙ ЛАПКИ (на фото в качестве примера показаны другие сошки)

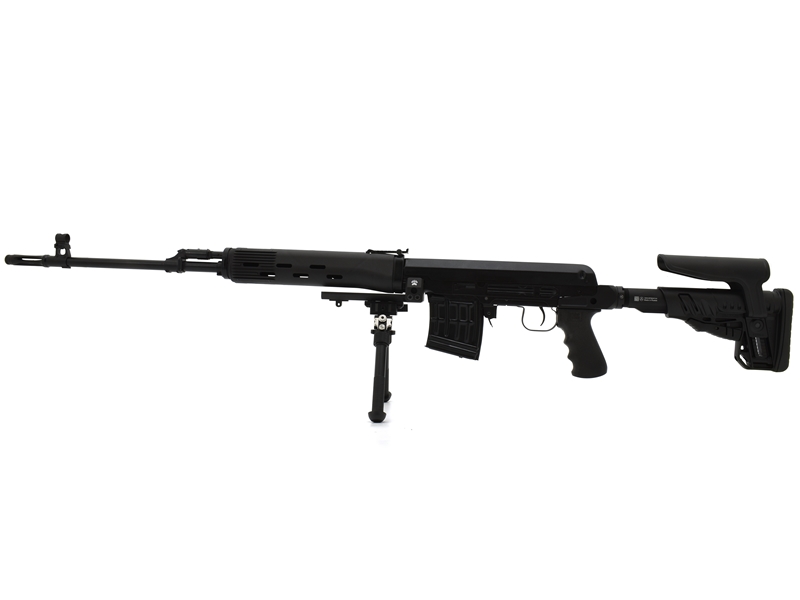

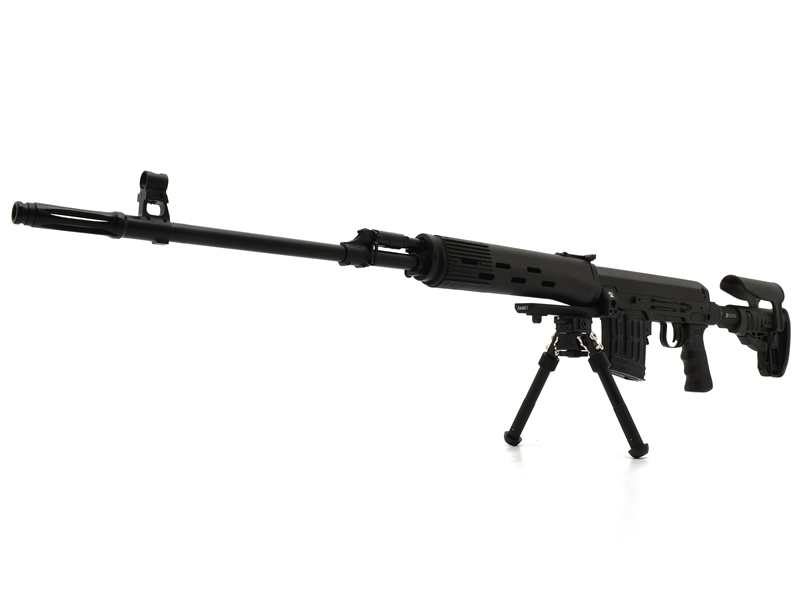

ОПИСАНИЕ СОШЕК
Внимание! Под данной строчкой находится анимация, скорость которой можно регулировать мышкой (либо пальцем – для сенсорных устройств).
ОПИСАНИЕ

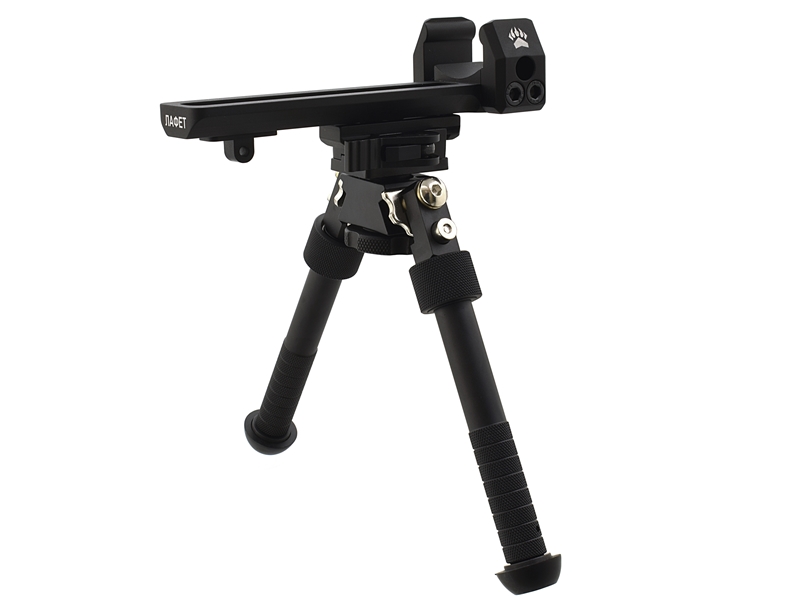

Сошки (сошка, подставка, упор) BT10-LW17-Atlas Bipod для огнестрельного оружия, используются для фиксации ствола в направлении стрельбы для повышения устойчивости и обеспечивают повышенную точность, кучность и удобство ведения стрельбы.
Идеально подходят для стрельбы лежа.
ОСОБЕННОСТИ.
Двухсекционные сошки на поворотной базе. Удобны в эксплуатации.

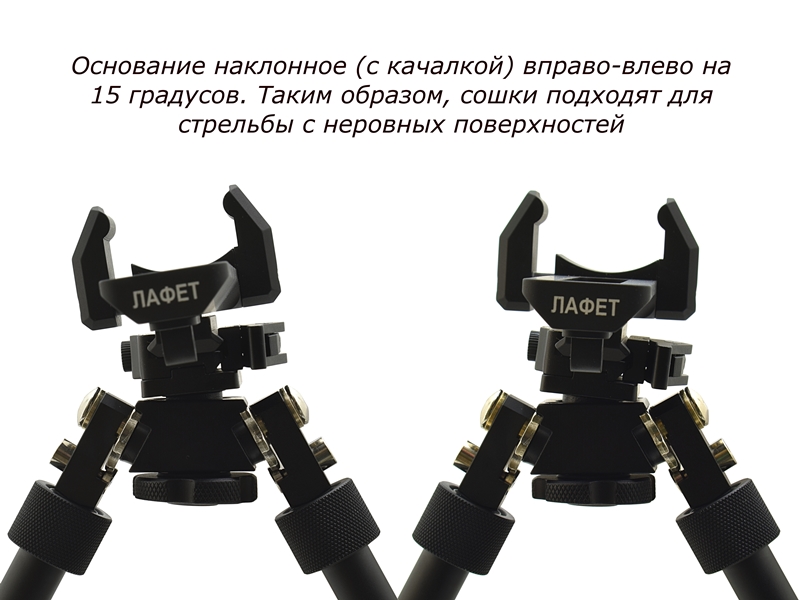

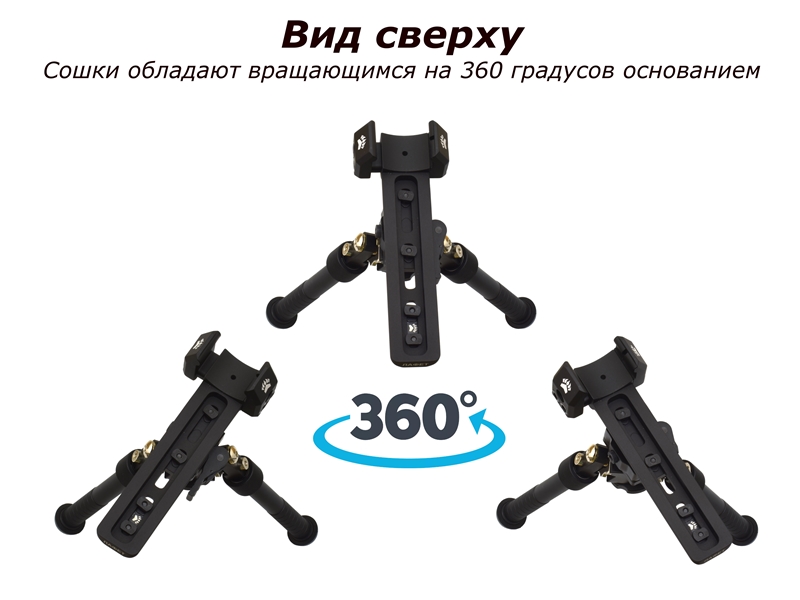

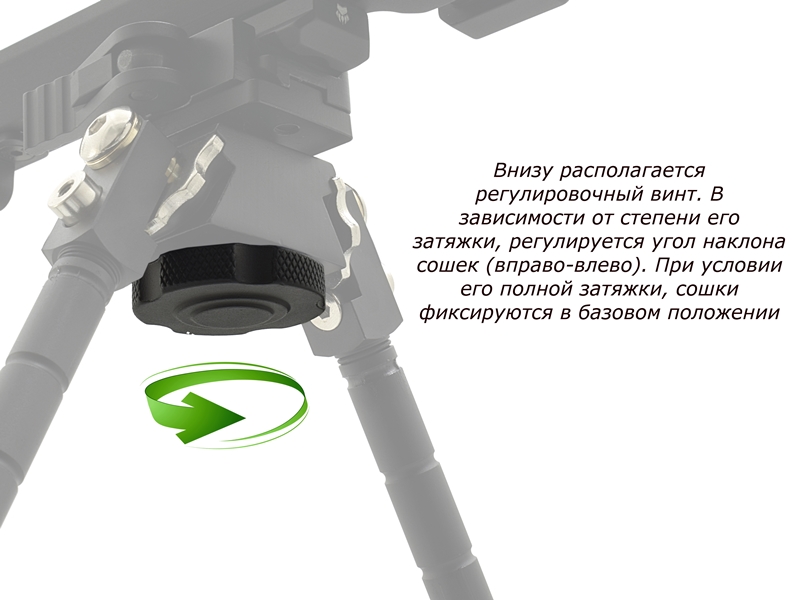

Особенностью данной модели являются поворотное на 360° и качающееся в стороны на 15° (в обе стороны) основание.

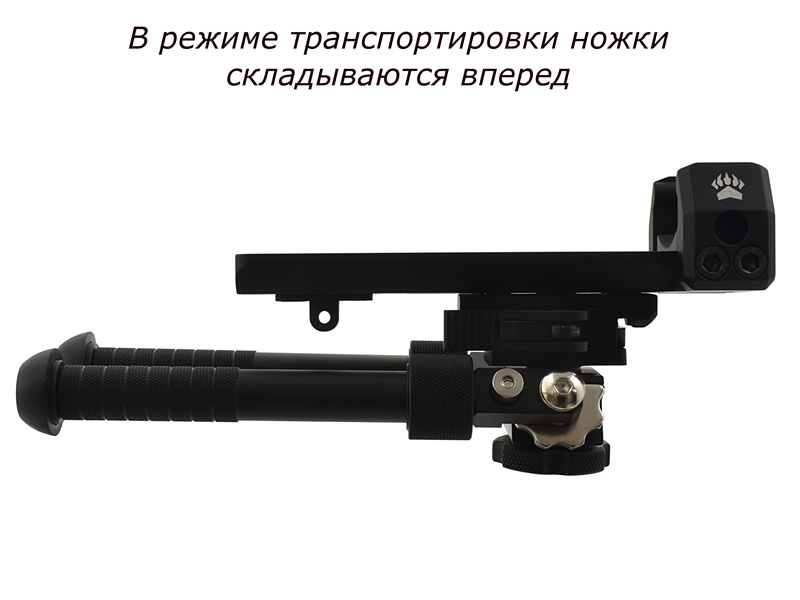

Ноги (опоры) сошек удерживаются в стоячем положении пружинами. Легко складываются.
Наконечники ног из твердой резины. Это дает стрелку дополнительные преимущества при стрельбе с твердых поверхностей.

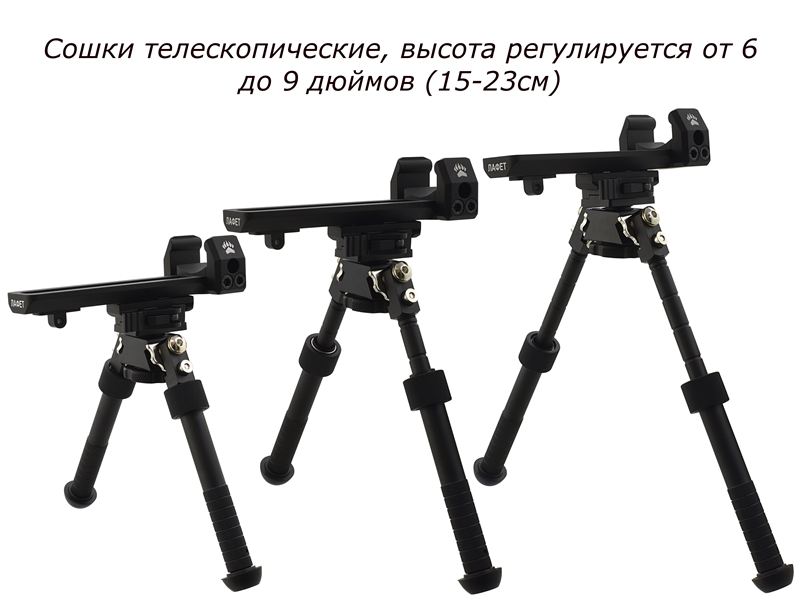

Высота ножек регулируется от 6" (15 см) до 9".(23 см).
Ноги сошек удерживаются в стоячем положении специальными фиксаторами. Быстро и легко складываются/раскладываются.
Регулировка высоты дискретная: пять позиций. Кроме того, на ножках имеются проточки, которые могут служить индикатором выдвижения ног на определенную высоту.
Сошки имеют независимую регулировку ножек. Это позволяет комфортно стрелять даже с неровных поверхностей.

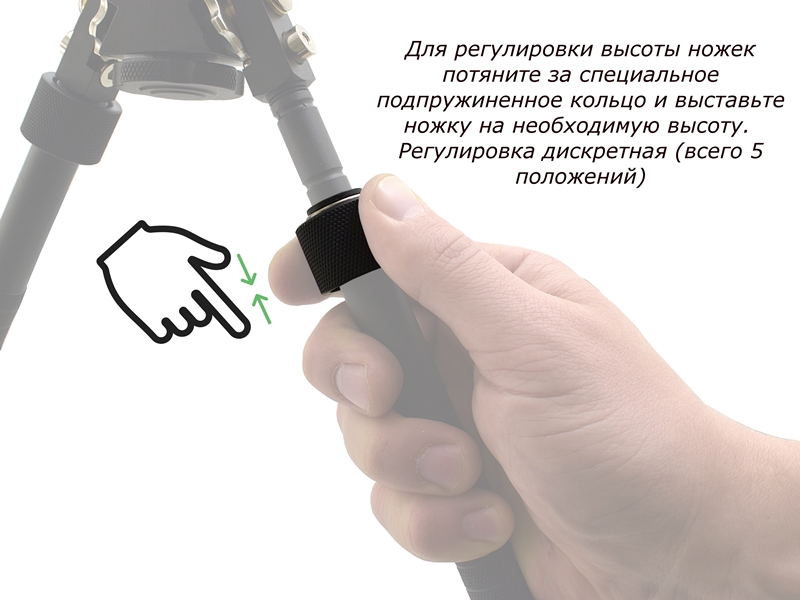

Выдвижение ножек осуществляется специальными кольцами (по 1 на ножке). Кольца надежно фиксируют ножки в выдвинутом положении. Для складывания ножек необходимо потянуть за него.
Наконечники (опоры) ног из твердой резины. Это дает стрелку дополнительные преимущества при стрельбе с твердых поверхностей. Наконечники подпружинены.
Неподвижное основание крепится на планку Вивера (Пикатинни).
