Характеристики
| Цена за: | 1 шт |
| Высота в дюймах: | 9
|
| Высота в сантиметрах: | 23 |
| Вес: | 222
|
| Наличие "качалки" и поворотного механизма: | Да |
| Материал изготовления: | Сталь + авиационный алюминиевый сплав
|

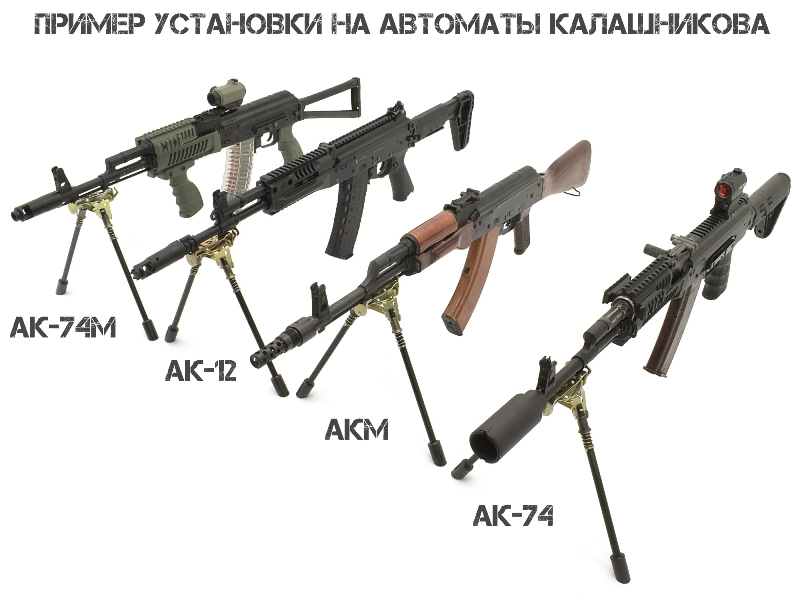

| Тип крепления: | На боевые автоматы Калашникова (АКМ, АКМС, АКС, АКС74, АК74, АК74М, АК101, АК102, АК103, АК107,
АК12, АК15, АК200, АК201, АК203) с креплением на приливы штык-ножа или подствольного гранатамёта, а также на шомпол |
| Производитель: | ООО НТФ «Медиум», г. Иркутск
|
|
ОПИСАНИЕ
Отличительной особенностью сошек ЛС-3 является то, что они крепятся на боевой автомат Калашникова без дополнительных планок и приспособлений.
Фиксация осуществляется двумя способами на выбор – либо на приливы штык-ножа и подствольного гранатомёта, либо на прилив подствольного гранатомёта и штатный шомпол.
Не подходит на гражданские версии оружия в связи с отсутствием данных приливов. Разработаны исключительно для армейских нужд.
Сошки быстросъемные. На установку и снятие при определенной сноровке требуется буквально пару секунд.

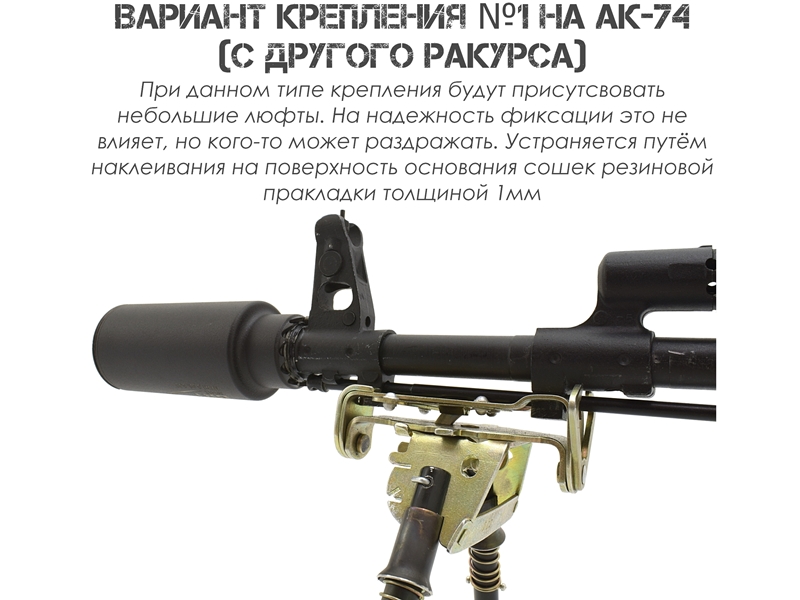

При способе крепления на 2 прилива (под ШН + ГП) будут присутствовать небольшие люфты. На надежность фиксации это не влияет, но может раздражать. Устраняется путём наклеивания на поверхность основания сошек резиновой прокладки толщиной порядка 1-2мм.

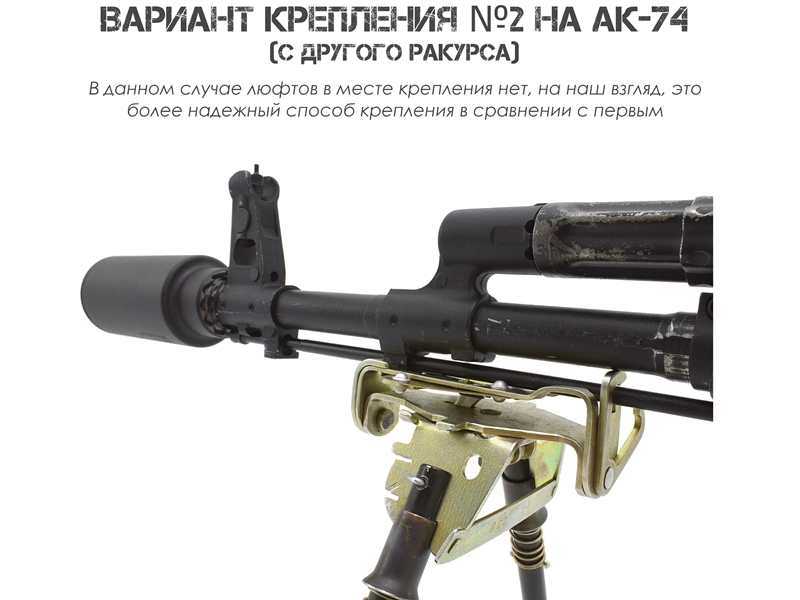

При фиксации сошек на прилив штык-ножа и шомпол люфты в месте крепления отсутствуют, так что мы бы рекомендовали этот вариант.

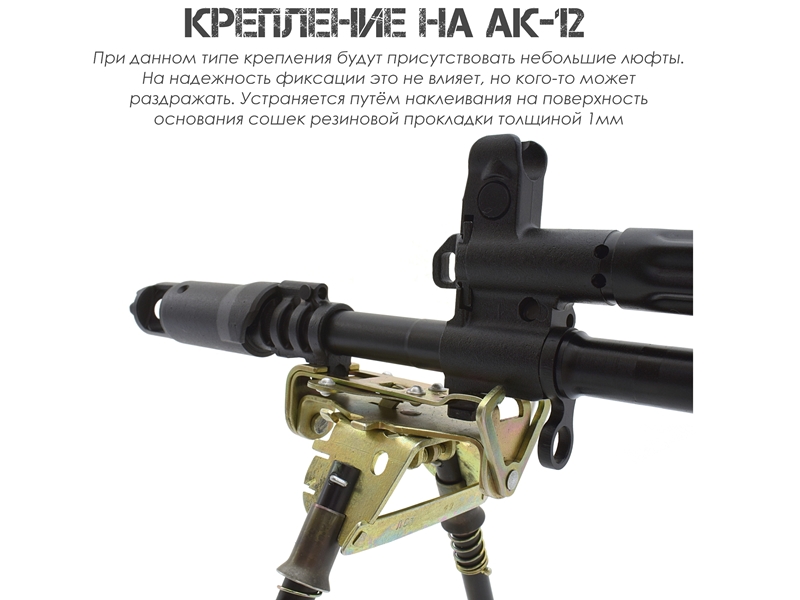

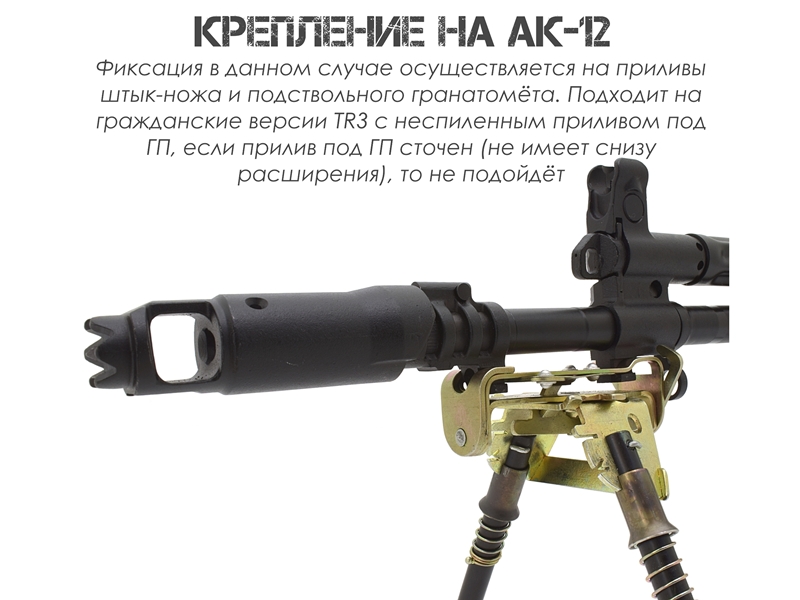

Учтите, что у различных автоматов Калашникова разная конструкция. Так, например, у АК-12 отсутствует шомпол, следовательно, вариант крепления – только на приливы.

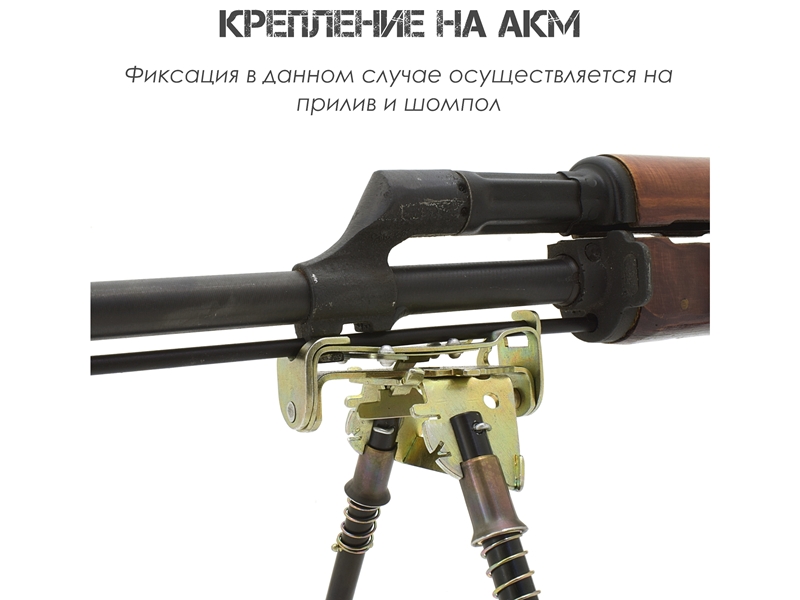

У АКМ, наоборот, нет переднего прилива, как следствие – возможен вариант крепления только на единственный прилив + шомпол.

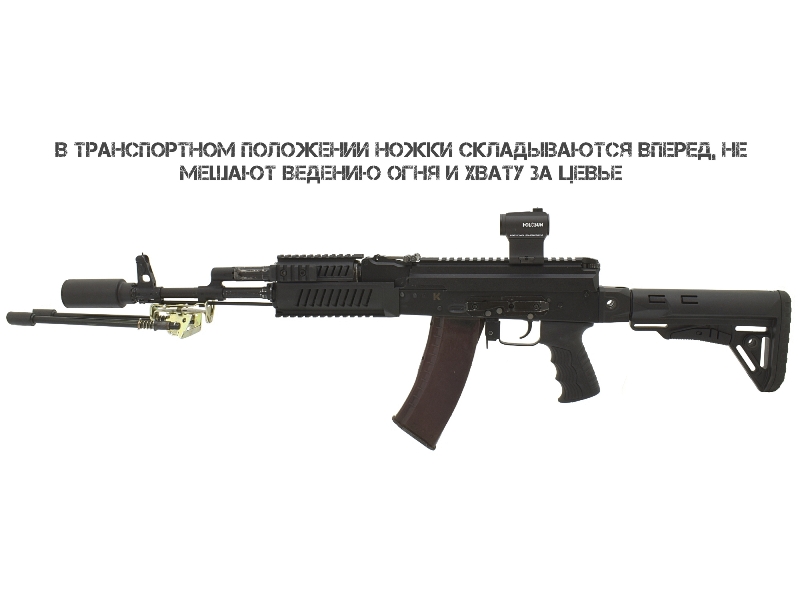

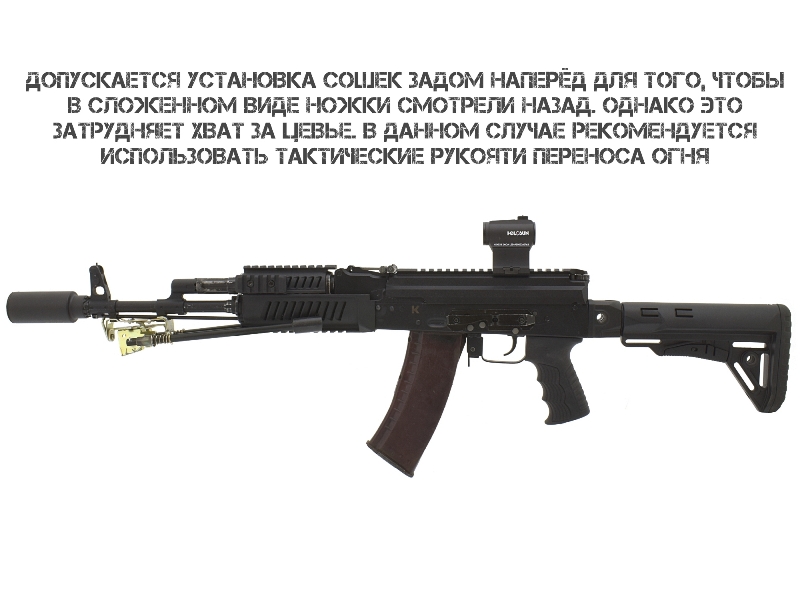

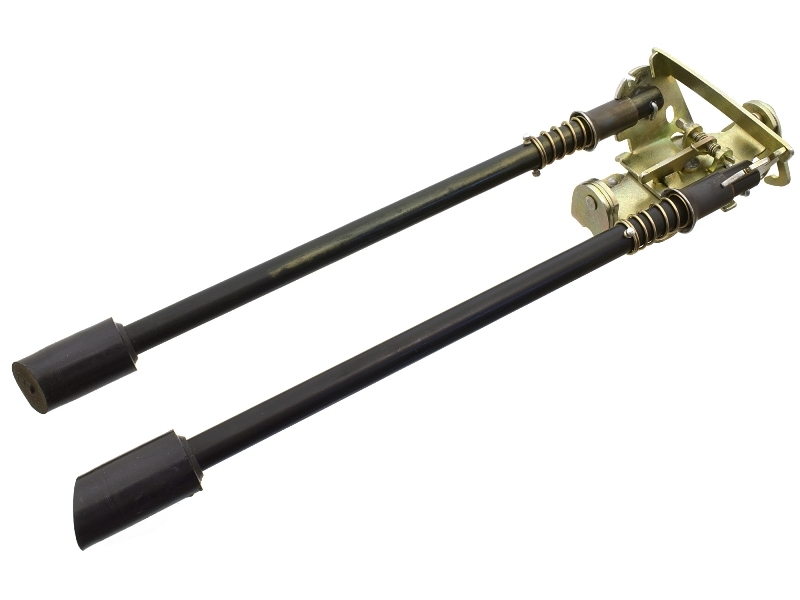

Сошки складные. Складываются вперёд и не мешают в транспортном положении. При желании, можно установить задом наперёд, однако в таком положении затрудняется хват цевья (для удобства пользования в таком варианте можно использовать тактические рукояти переноса огня).

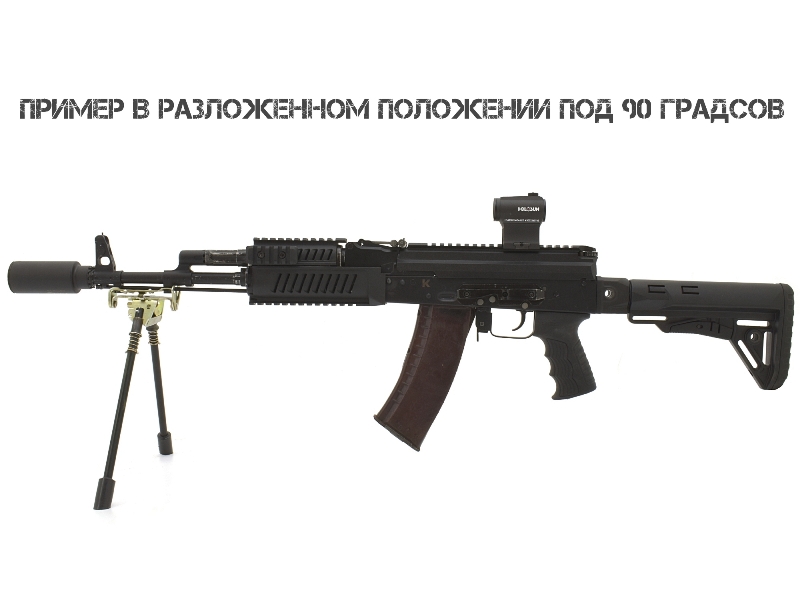

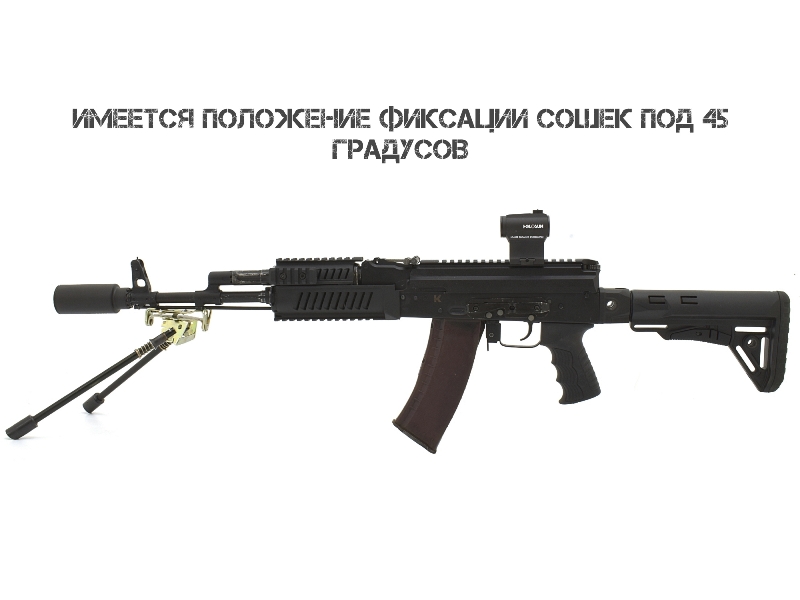

Имеют 2 уровня наклона: классический 90 градусов относительно оси прицеливания и промежуточный 45 градусов.

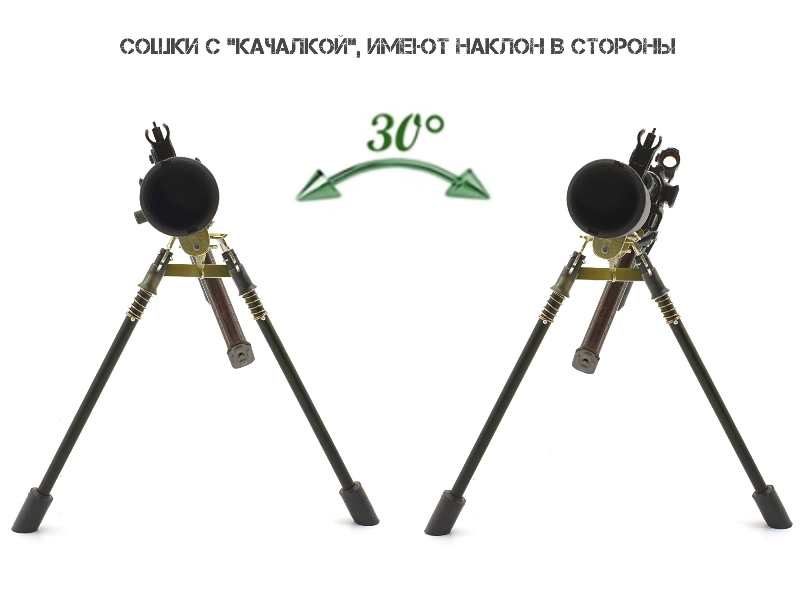

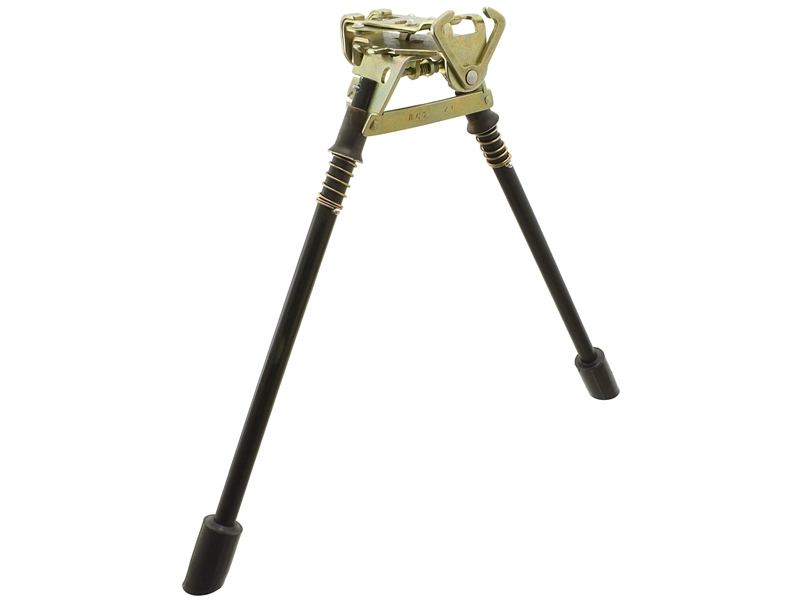

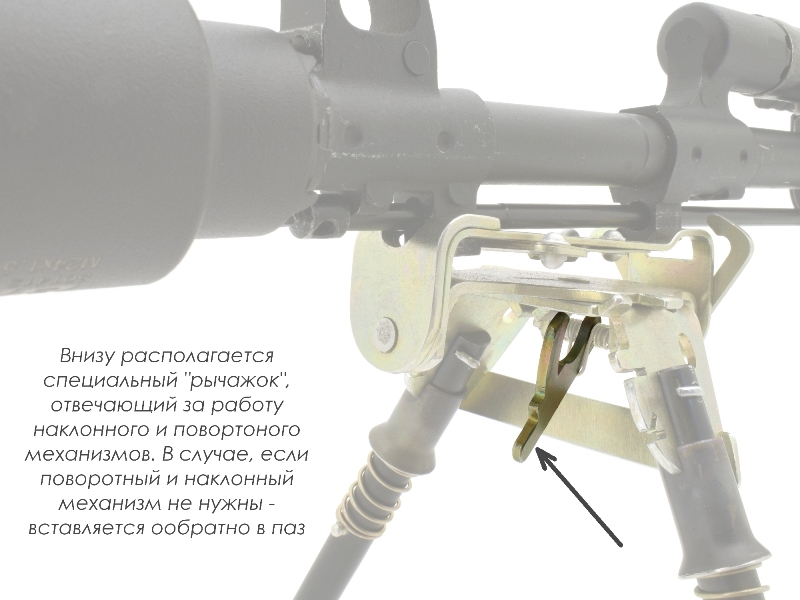

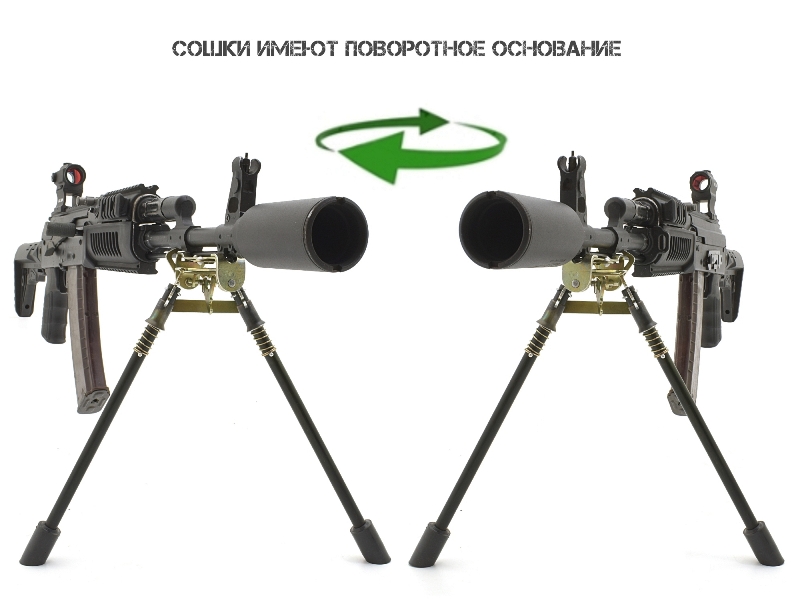

Сошки имеют поворотное и качающееся в стороны основание (удобно при использовании с неровных поверхностей). Для приведения сошек в такое состояние необходимо вытащить подпружиненный рычажок, находящий с нижней стороны основания.
Инструкция

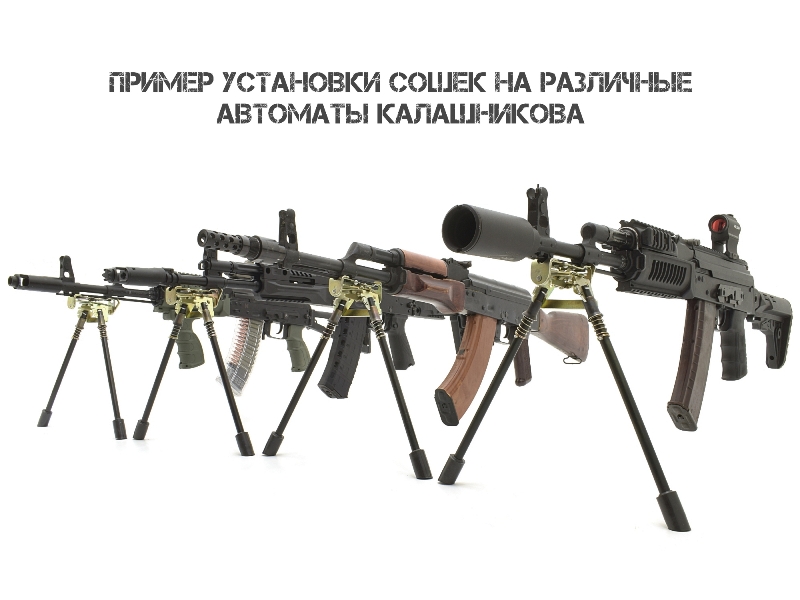

Лёгкие сошки ЛС-3, предназначены для установки на автоматы Калашникова -АК, АКМ, АКМС, АКС, АКС74, АК74, АК74М, АК101, АК102, АК103, АК107, АК12, АК15, АК200, АК201, АК203.
ЛС-3 устанавливаются на приливы штык-ножа (ШН) и подствольного гранатомёта (ГП), или на прилив ГП и шомпол.

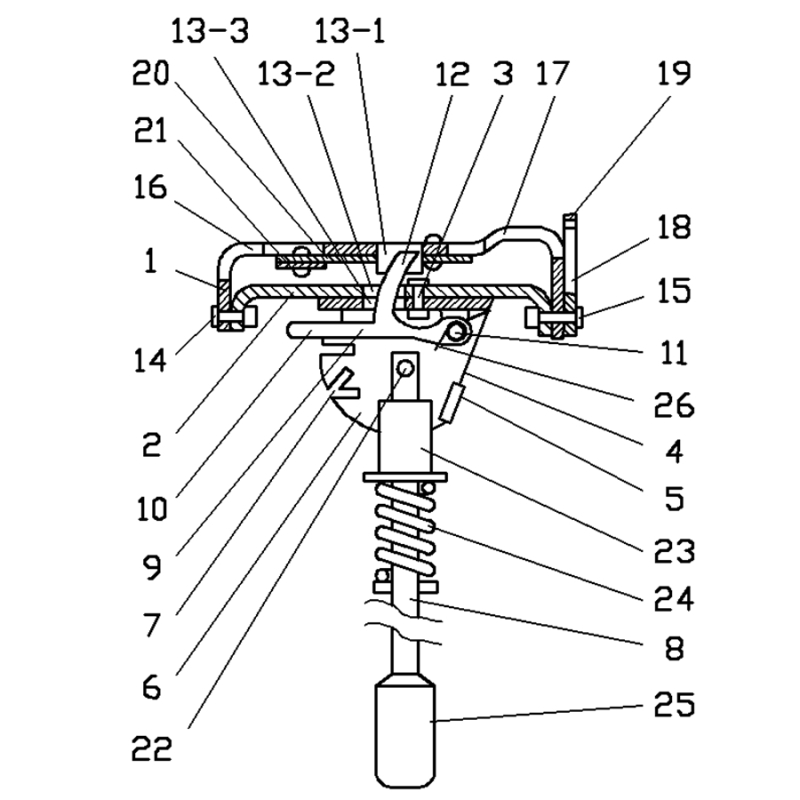

Сошки имеют две поворотные площадки - верхнюю (1) и среднюю (2). Средняя площадка закреплена осью (3), с возможностью горизонтального поворота на 40 градусов, на основании сошек (4), выполненном из закалённой стали в виде трапеции с перемычкой(5). Боковые стороны (6) основания имеют пазы (7) для фиксации положений (0; 45; 90 градусов) ножек (8) сошек. На основании сошек, снизу, на оси имеется фиксатор положения (9) площадок сошек, имеющий два выступа - прямой (10), для поворота пальцем фиксатора на его оси (11), и изогнутый (12)- для фиксации площадок от поворота. Изогнутый конец (12) фиксатора, во вдвинутом положении, протыкает основание (4) и обе площадки (1; 2) насквозь, через плоские отверстия (13-1; 13-2; 13-3). Для освобождения площадок от фиксации, фиксатор (9), за прямой конец (10) отклоняют вниз до выхода его изогнутого конца (12) из всех отверстий (13), и смещают изогнутый конец (12) вбок на 5-6 мм, до упора его в основание (4) сошек снизу. При этом, площадки (1; 2) получают возможность поворота на осях (3), (14) и (15).
На верхней площадке (1) имеются продольные сужающиеся вперёд пазы - передний (16), для прилива ШН АК, и задний (17) - для прилива ГП АК. Концы верхней площадки (1) отогнуты вниз и скреплены осями-заклёпками (14) и (15) с концами средней площадки (2), с возможностью крена на 40 градусов. На задней оси (15) закреплена, с возможностью поворота на 360 градусов, V-образная защёлка (18) с двумя зацепами (19), для зацепа за шомпол АК. Снизу, к верхней площадке (1), приклёпана пластинчатая пружина - упор (20), перекрывающая расширенным передним концом (21), расширенную часть переднего сужающегося паза (16) верхней площадки (1). Расширенный конец (21) пластинчатой пружины (20) может отклоняться вниз к средней площадке (2) и упруго возвращаться вверх, прижимаясь к верхней площадке (1)снизу.
Ножки (8) сошек закреплены осями (22) на боковых сторонах (6) основания (4)с возможностью поворота. На верхних концах ножек надеты развальцованные снизу трубки (23), поджатые пружинами (24) к боковым сторонам (6) основания. Концы трубок (23) входят в пазы (7) боковых сторон основания, фиксируя ножки (8) под нужным углом. Снизу на ножках (8) надеты полимерные нескользящие опоры (25).
Установка сошек ЛС-3 на АК.

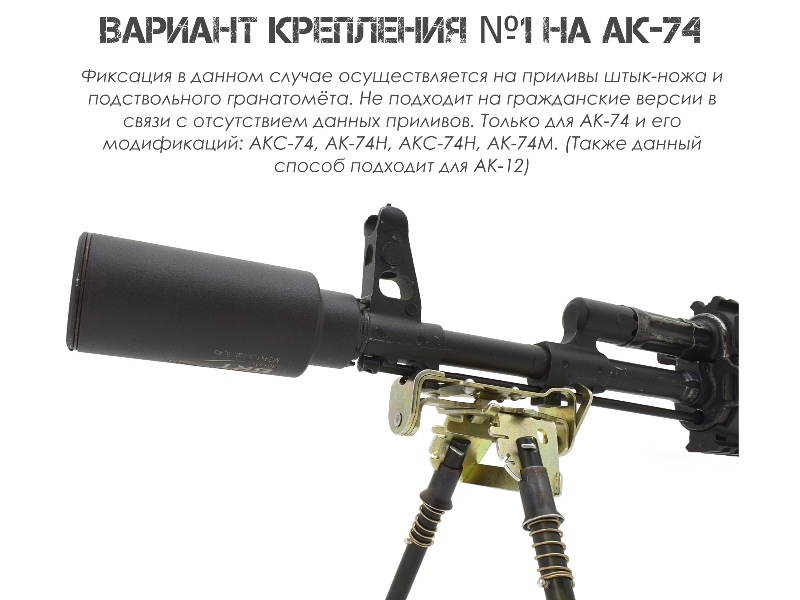

Установка на приливы ШН и ГП:
Прижимают верхнюю площадку(1) к приливу ШН АК расширенной частью переднего паза (16), отжимая приливом ШН расширенный конец (21) пластинчатой пружины-упора (20), вниз, к средней площадке (2), так, чтобы прилив ШН провалился в паз (16). Направляют вырез заднего сужающегося паза (17) верхней площадки (1) в сторону прилива ГП, и сдвигают сошки в сторону цевья АК. При этом, приливы ШН и ГП входят в суженные части пазов (16; 17) верхней площадки (1) , а пластинчатая пружина-упор (20), поднимается вверх, упираясь концом (21) в заднюю часть прилива ШН АК, фиксируя верхнюю площадку (1) на приливах ШН и ГП.
Для снятия сошек с приливов АК, нужно пальцами нажать на выступающие "ушки" расширенного конца (21) пластинчатой пружины-упора(20) вниз, освободив прилив ШН, сдвинуть сошки в сторону переднего конца ствола, до выхода приливов ШН и ГП из суженных частей пазов (16; 17) в расширенные части этих пазов, и сошки снимутся с АК.

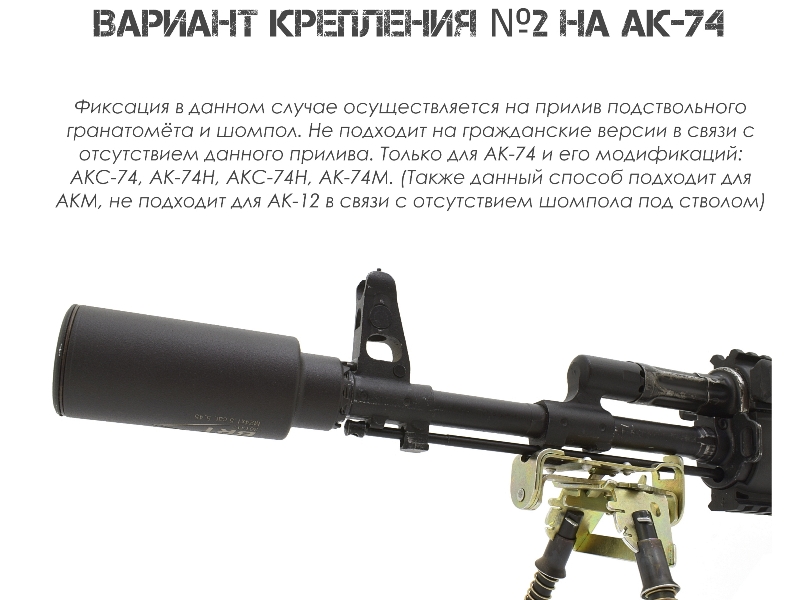

Установка на прилив ГП и шомпол:
Прижимают верхнюю площадку (1) к приливу ГП расширенной частью переднего паза (16), отжимая приливом ГП расширенный конец (21)пластинчатой пружины-упора (20), вниз, к средней площадке (2), так, чтобы прилив ГП, провалился в паз(16). Сдвигают сошки в сторону цевья АК, до фиксации прилива ГП пружиной -упором (20) в суженной части паза (16) верхней площадки. Прижимают задний конец верхней площадки (1) к шомполу АК, находящемся на штатном месте на АК, так, чтобы шомпол оказался между зацепами (19) V-образной защёлки (18). Поворачивают защёлку (18) на оси (15), с силой, вводя один из зацепов (19) в зазор между стволом и шомполом до щелчка. При этом, сошки фиксируются на АК на шомполе и приливе ГП.
Для снятия сошек с прилива ГП и шомпола - с силой нажимают на второй, выступающий, зацеп (19) V-образной защёлки (18), в сторону противоположного зацепа (19), зацепленного за шомпол , снимая второй зацеп с шомпола. При этом, защёлка поворачивается на оси (15) в среднее положение и освобождает шомпол. Далее, нажимают на "ушки" конца (21) пластинчатой пружины-упора (20) вниз, до освобождения прилива ГП, сдвигают сошки вперёд, и снимают их с АК.
Использование сошек ЛС-3 на горизонтальных и неровных поверхностях:
Сошки ЛС-3 могут использоваться на горизонтальных поверхностях в фиксированном положении, без использования вертикальной и горизонтальной "качалок". При этом, фиксатор положения (9) поворотных площадок изогнутым концом (12) должен быть вставлен в отверстия площадок (13) и прижат в них к нижней поверхности основания (4) пружиной (26).
На неровных поверхностях, фиксатор положения площадок выводят из отверстий (13) площадок (1; 2) и основания (4), поворачивая его на оси (11) за прямой конец (10), до выхода изогнутого конца(12) из всех отверстий (13) и смещают изогнутый конец (12) вбок на 5-6 мм, упирая его в нижнюю поверхность основания (4) сошек. Поворотные площадки (1; 2), при этом, получают возможность отклонения на 40 градусов по горизонтали и вертикали. Это обеспечивает нормальное положение АК на неровной поверхности и перенос огня по горизонту без смещения положения ножек на грунте.
Перевод ножек сошек ЛС-3 из транспортного положения в боевое и обратно:
Ножки (8) сошек фиксируются в трёх положениях - 0-45-90 градусов. 0- транспортное, 45 - промежуточное (применяется для опоры на бруствер окопа), 90 - основное боевое положение.
Для перевода ножек из одного положения в другое, нужно сжать пружину (24), нажав на развальцованный конец трубки (23) в сторону опоры (25) до выхода верхнего среза трубки (23) из пазов (7) боковой стороны (6) основания (4). При этом, ножка (8) получает возможность поворачиваться на оси (22). При повороте, верхний конец трубки (23) попадает в радиально расположенные пазы (7), фиксируясь в них под необходимым углом.
Тактико-технические характеристики сошек ЛС-3:
Марки автоматов Калашникова, для которых предназначены сошки ЛС-3: -АК, АКМ, АКМС, АКС, АКС74, АК74, АК74М, АК101, АК102, АК103, АК107, АК12, АК15, АК200, АК201, АК203.
Сошки имеют три положения ножек - транспортное (0 град), промежуточное (45 град), основное боевое (90 град).
Длина, в транспортном положении, мм - 270
Высота, в транспортном положении (0 град), мм - 50
Длина в промежуточном положении (45 град) 200
Высота в промежуточном положении, мм 195
Длина в основном боевом положении (90 град), мм 80
Высота в основном боевом положении, мм 240
Угол раствора ножек, град. 50
Расстояние между опорами ножек- в транспортном полож., мм 60
в промежуточном положении, мм 205
в основном боевом положении, мм 270
Углы поворота АК на сошках - с выключенным поворотным механизмом, для стрельбы на ровной горизонтальной поверхности, град 4-5
Углы поворота АК на сошках - с включенным поворотным механизмом, для стрельбы на любой поверхности , град 40
Масса, г 210
Возможность установки: на приливы ШН и ГП АК есть
на прилив ГП и шомпол АК есть
Время установки сошек на АК, с 2-5
Материалы - сталь пружинная; сталь нержавеющая; Д16Т, ПВХ.
Допустимая вертикальная нагрузка на сошки в боевом положении 100 кг.
Температура эксплуатации, градус С - 50 + 150
Гарантийный срок службы, лет 3
Срок хранения при нормальной влажности, лет 40
