Цена за 1 (одну) штуку.
НАЗНАЧЕНИЕ.

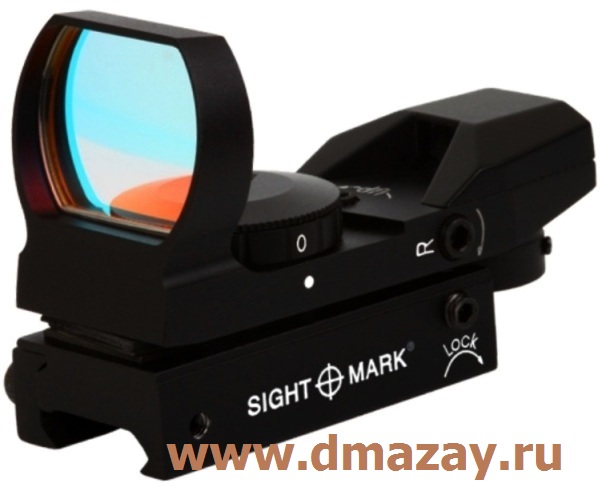

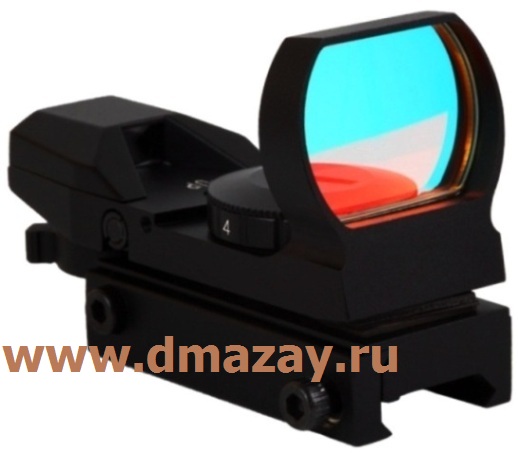

Коллиматорный прицел открытого типа
Sightmark (Сайтмарк) SM 13003 B DT Sure Shot Reflex Sight Dove Tail Matte Black с интегрированным креплением на охотничье и спортивное оружие, оснащенное
планкой (призмой) 10-12 мм типа «ласточкин хвост».
Предназначен для повышения точности и скорости прицеливания. Прицел обеспечивает возможность вести огонь в условиях естественной освещенности от сумерек до яркого солнечного дня.
Быстрый захват цели, малый вес и компактные размеры устройства делают его незаменимым при стрельбе по быстро перемещающимся целям.
Применяется при стрельбе по движущимся целям в кустаринковых зарослях и при проведении облавных охот в густом лесу.
ОСОБЕННОСТИ.
Sightmark SM 13003B-DT - коллиматорный прицел
открытого типа с возможностью изменения яркости свечения и размера прицельной марки.
Широкое поле зрения.
Отстройка от параллакса.
Покрытие линзы - многослойное просветление с рубиновым покрытием. Обеспечивает высокую яркость и четкость изображения при любых условиях прицеливания.
Выдерживает отдачу больших калибров. Изделие можно использовать его как для
нарезного (до калибра .50 включительно), так и
гладкоствольного оружия (до 12 калибра включительно).
Низкая потребляемая мощность подсветки.
Прицел имеет отличные прочностные свойства, подходит для стрельбы в любых территориально-климатических условиях.
Влагозащищенное исполнение.
Высокое качество изготовления. Надежная и долговечная конструкция.
Оптимальное сочетание цены и качества.
УСТРОЙСТВО.

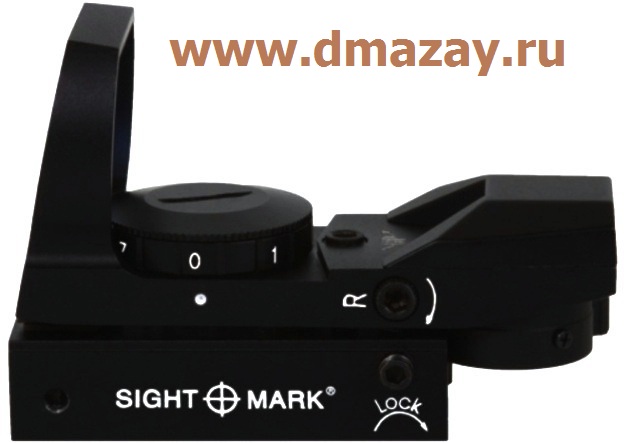

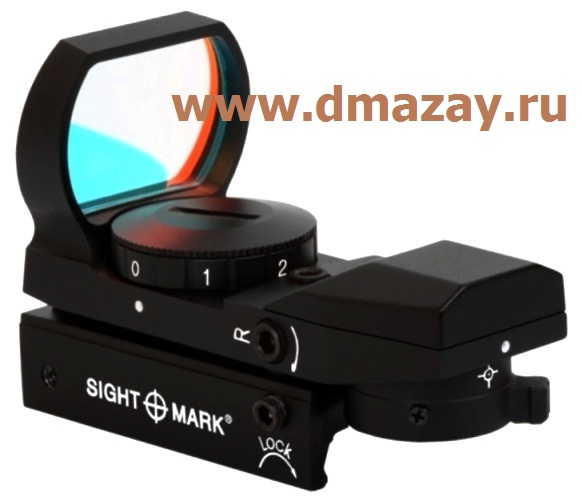

Батарейный отсек располагается в переключателе яркости прицельной марки на верхней прверхности прицела. Если прицельная метка становится тусклой или не светится, батарея нуждается в замене. Отвинтите колпачок переключателя и установите новый источник питания.
Переключатель имеет
7 степеней яркости, позиция
«0» соответствует режиму
Выкл.

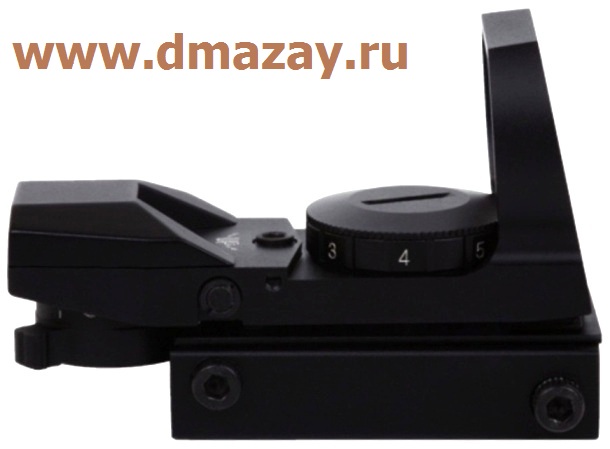

В задней части прицела расположен переключатель, позволяющий изменять прицельную марку.
Перемещение прицельной марки по горизонтали вправо осуществляется с помощью торцевого винта, расположенного в левой части прицела «
R».
Перемещение прицельной марки по вертикали вверх осуществляется с помощью торцевого винта, расположенного в верхней части прицела «
UP».
ХАРАКТЕРИСТИКИ.
Прицел
открытого типа.
Кратность увеличения
1 Х.
Удаление выходного зрачка неограниченно.
Размер объектива
33 мм Х
24 мм.
Цвет подсветки прицельной марки
красный.
4 вида различных прицельных сеток.
Угловой размер прицельной марки типа «точка» и «крест» -
3 МОА,
«крест с точкой» -
10 МОА
и «точка в круге» -
65 МОА (центр «точка»
3 МОА).
7 режимов яркости подсветки прицельной марки.
Диаметр излучающей площадки
80 мкм.
Рубиновое покрытие объектива.
Линейное поле зрения
35 м на
100 м.
Цена щелчка (деления)
1 МОА.
Питание
3 В (батарея CR2032 3V Lithium).
Время непрерывной работы при установке новой батареи
25 часов.
Габаритные размеры с учетом заднего переключателя
82 мм (3.23') Х
37 мм (1.46') Х
52 мм (2.05').
Вес с источником питания и защитным колпачком
120 г (4.23 oz).
Посадочный размер планки
10-12 мм.
Длина крепежной планки
55 мм.
Материал корпуса – высокопрочный алюминиевый сплав авиационных классов.
Цвет матовый черный (Matte Black). Стойкое анодированное и красочное покрытие.
Температурный режим эксплуатации от
–10 до
+50 °C.

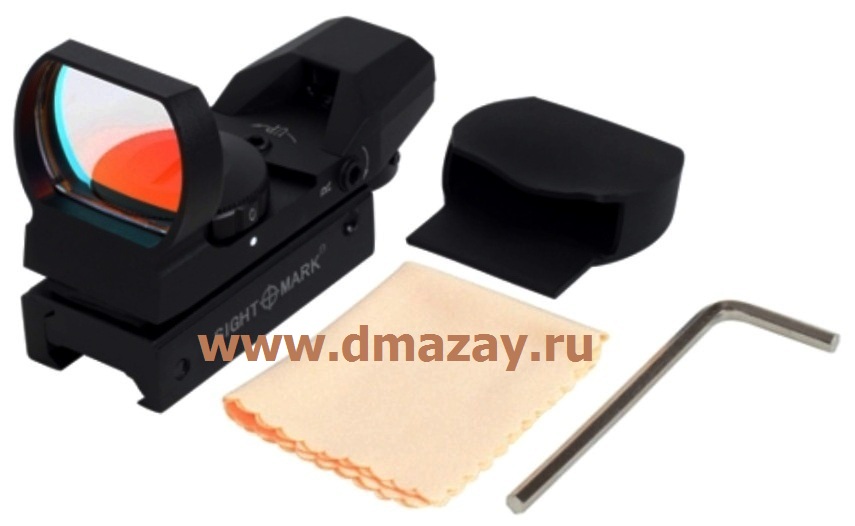

КОМПЛЕКТНОСТЬ.
Коллиматорный прицел SIGHTMARK 13003B DT с интегрированным креплением на планку типа ласточкин хвост.
Защитный резиновый колпачок для объектива.
Литиевая батарея CR2032 3V Lithium.
Шестигранный торцевой (инбусовый) ключ для установки коллиматора на планке оружия.
Салфетка для протирки линз (протирка).
Инструкция по эксплуатации на английском языке.
Гарантийный талон.
Упаковка – картонная коробка и пакет из защитной воздушно-пузырчатой пленки.
Габаритные размеры тары
11 см Х
8,5 см Х
5 см.
Вес брутто
170 г.
ПОДГОТОВКА К РАБОТЕ.

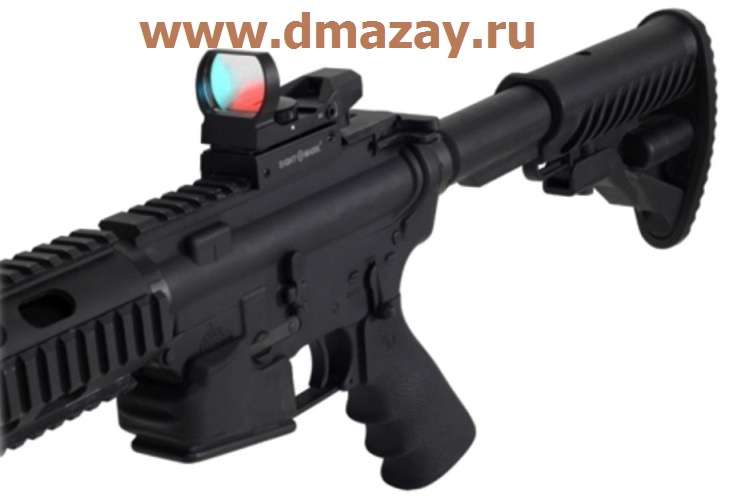

Установите прицел на планку оружие и затяните два винта с помощью торцевого ключа, который входит в комплект поставки прицела.
ПРИСТРЕЛКА.
Установите пристрелочную мишень на нужное Вам расстояние для пристрелки (
50 -
100 метров).
Установите прицел на оружие.
С помощью переключателя барабанного типа подайте питание.
Выберете нужную Вам прицельную марку.
Проверьте яркость прицельной марки, изменяя её с помощью переключателя, при недостаточной яркости замените батарею.
ВНИМАНИЕ. При установке батареи на место необходимо соблюдать полярность. Плюсовой вывод батареи должен быть направлен к крышке контейнера электропитания.
Выберите яркость марки в нужном для вас положении.
Установите оружие на твердую поверхность (
сошку, опору,
пристрелочный станок).
Произведите пробный выстрел.
С помощью винтов
«R» и
«UP» произведите необходимую регулировку прицельной марки по горизонтали и вертикали, если точка попадания не совпадает с точкой прицеливания. Каждый щелчок поворота регулировочного ключа смещает точку попадания на
1 MOA, то есть приблизительно
1`` на
100 метров и
½`` на
50 метров.
При необходимости отстреляйте несколько патронов.
ПРИМЕЧАНИЕ. Все пристрелочные выстрелы должны быть сделаны в максимально одинаковых условиях, что включает использование одного положения для стрельбы и одного типа боеприпасов.
УХОД ЗА ИЗДЕЛИЕМ.
Содержите прицел в чистоте.
При эксплуатации не касайтесь пальцами оптической линзы.
Пыль с них удаляйте сухой чистой салфеткой из фланели, ситца, батиста, или смахивайте мягкой (беличьей) кисточкой, или сдувайте воздухом из спринцовки.
Жировые пятна удаляйте салфеткой, смоченной спиртом, эфиром или их смесью.
При транспортировке нельзя подвергать прицел значительным механическим нагрузкам со стороны другого оборудования и предметов.
Нельзя разбирать прицел, производить его ремонт собственными средствами.
ХРАНЕНИЕ.
Храните прицел в месте, недоступном для влияния на него кислот или других активных веществ, избегайте мест с повышенной влажностью.
В случае невозможности избежать намокания под дождём и т.п. необходимо после охоты протереть его чистой сухой салфеткой и выдержать в тёплом сухом помещении.
То же рекомендуется сделать и в случае конденсации влаги на прицеле.
Храните прицел вдали от отопительных приборов (бытовых и автомобильных), а также вдали от открытого огня и других источников высоких температур (костры, свечи, газовые и керосиновые лампы и горелки и т.д.)
Вынимайте элементы питания из прицела на время хранения. В случае вытекания электролита устройство подсветки может выйти из строя!
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА.
Гарантийный срок эксплуатации составляет 1 год со дня продажи.
Гарантия не распространяется, если дефекты появились в результате небрежного
отношения и несоблюдения правил хранения и эксплуатации.
Гарантия не распространяется на элементы питания.
Произведено в Китае концерном
YUKON OPTIC USA.
