| Характеристики
Артикул |
Б-13 |
|
ОПИСАНИЕ

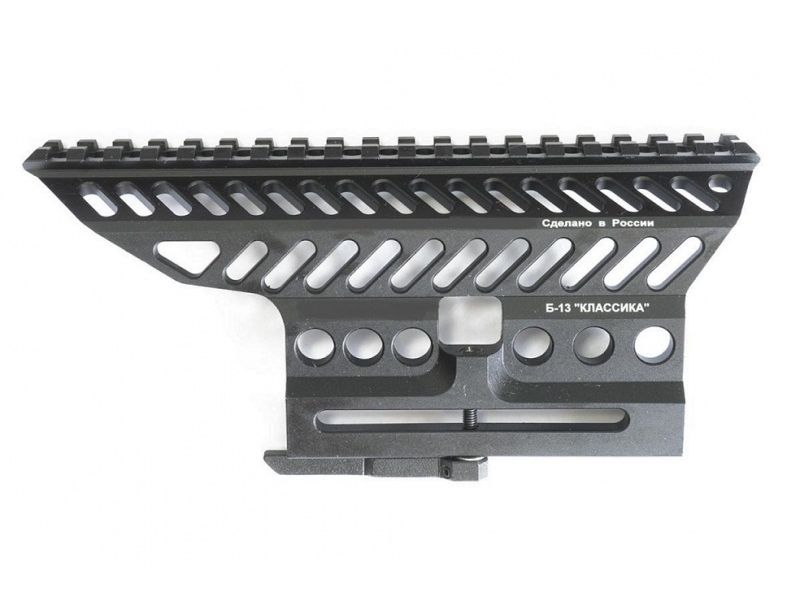

Кронштейн над ствольной коробкой Б-13 является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
Кронштейн над ствольной коробкой Б-13 устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке АК 103, 104, 105, 74М, 74С, АКМС, АКМ, карабинов Сайга МК, Сайга МК-03, Сайга 410, и обеспечивает установку на оружие прицельных приборов.
Формирует планку Пикатинни над ствольной коробкой оружия.
Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.
Преимущества при эксплуатации:
- небольшой вес и прочность
- возможность быстрой установки на оружие и снятия с оружия
- возможность двойной фиксации на штатной базе "Ласточкин хвост"
- при установке на оружие не закрывает штатное прицельное приспособление оружия
Масса: 175 ± 5 г
Габаритные размеры: (88х45х200) ± 5 мм
Длина планки Пикатинни: 200 ±5 мм
Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
Кронштейн над ствольной коробкой Б-13
|
1 шт
|
Шестигранный ключ
|
2 шт
|
Руководство по эксплуатации
|
1 шт
|
Для установки на оружие необходимо:
1. Установить рычаг-фиксатор кронштейна в положение "открыто".
2. Надеть Б-13 на боковую планку ствольной коробки оружия, сдвигая Б-13 от приклада к стволу.
3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.
4. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13 не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:
- перевести рычаг в положение "открыто",
- шестигранным ключом ослабить стопорный винт, расположенный на рычаге,
- винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13 на боковой планке ствольной коробки и закрутить ключом стопорный винт,
- повернуть рычаг-фиксатор в положение "закрыто".
