Характеристики
Цена за: | 1 шт |
Общая длина: | 116 мм
|
Ширина (на установленной прицельной планке 8мм): | 21 мм |
Высота: | 10 мм
|
Материал изготовления: | Сталь |
Покрытие: | Воронение
|
Совместимость: | Benelli Raffaello, CZ Canvasback, CZ Mallard gen2 и прочие с шириной прицельной планки 8мм |
Установка: | на вентилируемую (прицельную) планку
|
Вес планки: | 56 г |
Производитель: | ООО "Ижевские инженерные мастерские"
|
|
ОПИСАНИЕ

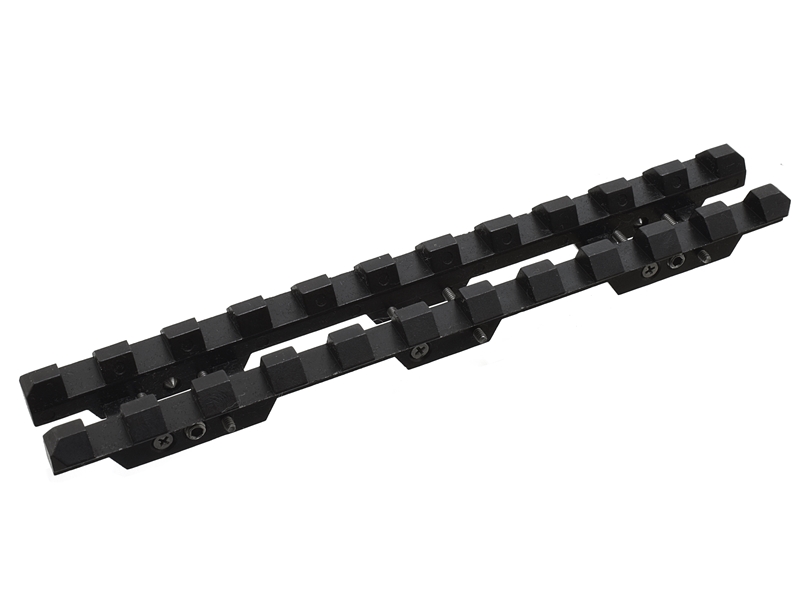

Кронштейн (планка, база) Weaver (Вивера) Picatinny (Пикатинни) предназначен для установки на охотничьи ружья
Benelli Raffaello, CZ Canvasback, CZ Mallard gen2, имеющие ширину прицельной (вентилируемой) планки 8мм.
На данную планку устанавливаются коллиматорные прицелы. Рекомендуемый вес прицела – не более 500г.
Надёжная и прочная конструкция, обладающая небольшими размерами и весом.
Просто и легко устанавливается на оружие без привлечения специалистов-оружейников и специального инструмента.

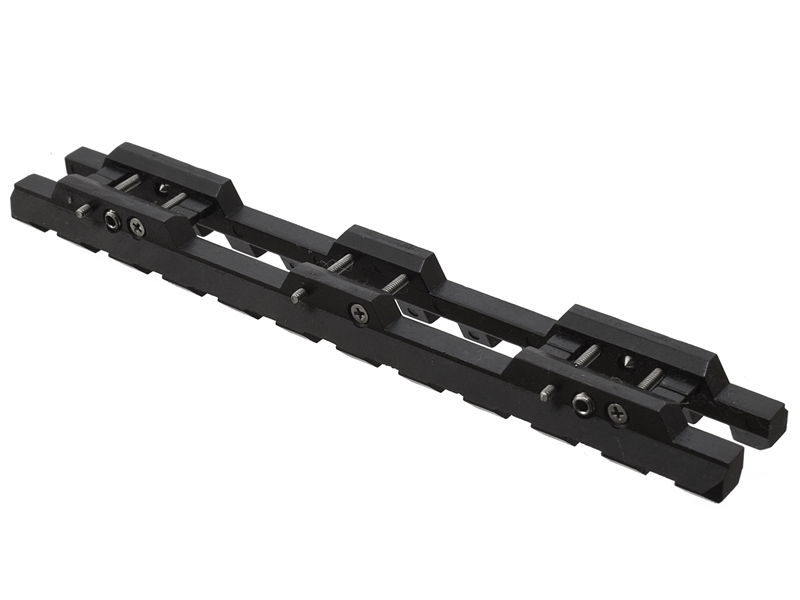

Кронштейны плотно прижимаются к боковым поверхностям вентилируемой планки, при этом внешний пространство над вентилируемой планкой между кронштейнами остается свободным, что позволяет прицеливаться через механический прицел (мушку), не снимая крепление при стрельбе без прицела.

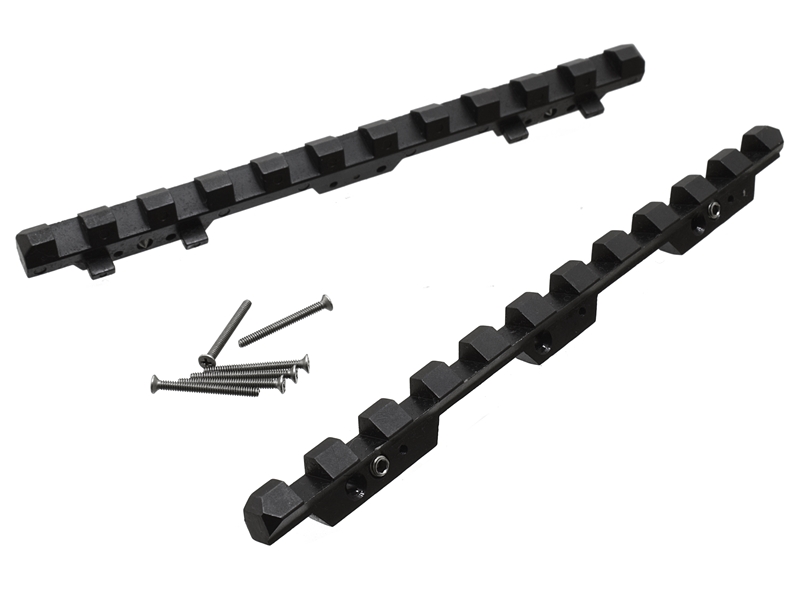

Состоит из двух половинок, стягиваемых между собой 6-ю винтами M1,6x16.
Для того, чтобы кронштейн "намертво" фиксировался на вентилируемой планке, по бокам располагаются 4 установочных винта.

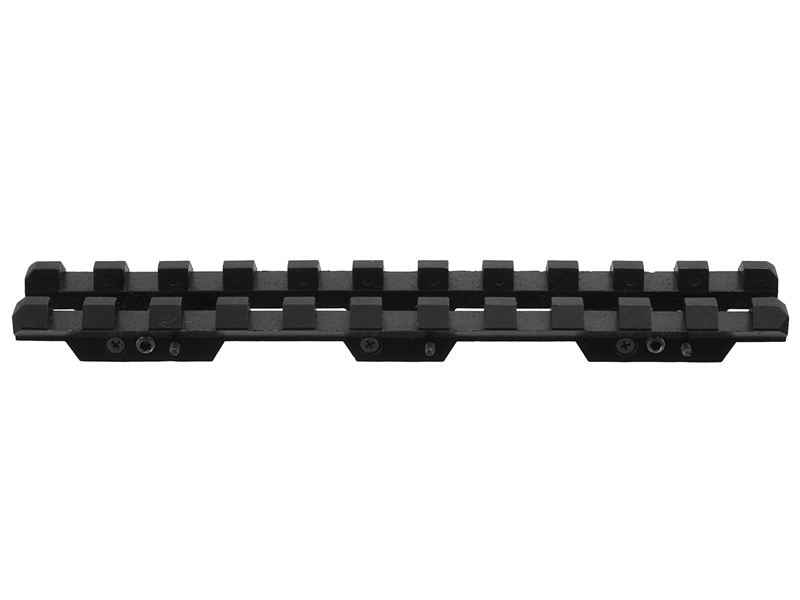

При установке на планку шириной 8мм образуется планка Пикатини (Вивера) на 11 слотов шириной 21мм (стандарт).
Патент РФ на изобретение № 2478180.

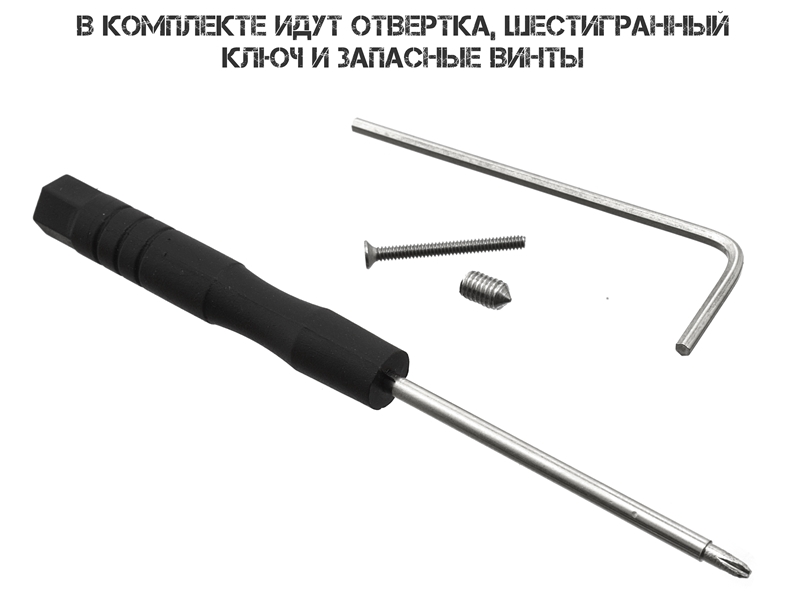

КОМПЛЕКТНОСТЬ
1) Кронштейн в сборе – 1шт
2) Шестигранный ключ 1,5мм – 1шт
3) Инструкция по установке (она же этикетка) – 1шт
4) Запасной стягивающий винт – 1шт
5) Запасной установочный винт – 1шт
6) Отвертка – 1шт
УСТАНОВКА
1. Вывернуть установочные винты на 1-2 оборота при помощи шестигранного ключа 1,5 мм.
2. Вывернуть до конца стягивающие винты и разъединить кронштейны.
3. Вставить кронштейны с соответствующей стороны во внутренние прямоугольные пазы вентилируемой планки и слегка прижать к ней, закручивая стягивающие винты.
4. Установить прицел на кронштейн и подвинуть его вместе с кронштейном вперед до упора. Завернуть установочные винты, прижав кронштейны бобышками (перемычками) к нижней плоскости вентилируемой планки.
5. Затянуть стягивающие винты до упора и проверить надежность закрепления переходного кронштейна к оружию и законтрить винты путем нанесения лака или краски на их головки.
Внимание! Откручивать/закручивать установочные винты при затянутых стягивающих винтах не допускается во избежание проворачивания шестигранных ключей.
