Характеристики
Цена за: | 1 шт |
Общая длина: | 122 мм
|
Высота с креплением: | 14 мм |
Высота без крепления: | 12 мм
|
Ширина: | 21 мм |
Материал изготовления: | Авиационный алюминий B95
|
Покрытие: | сверхтонкий керамический слой «КОРУНД» с антикоррозийными свойствами |
Цвет: | Черный
|
Совместимость: | АК, Сайга, Вепрь |
Вес: | 41 г
|
Упаковка: | Полиэтиленовый пакет |
Производитель: | HARTMAN, Россия
|
|
ОПИСАНИЕ

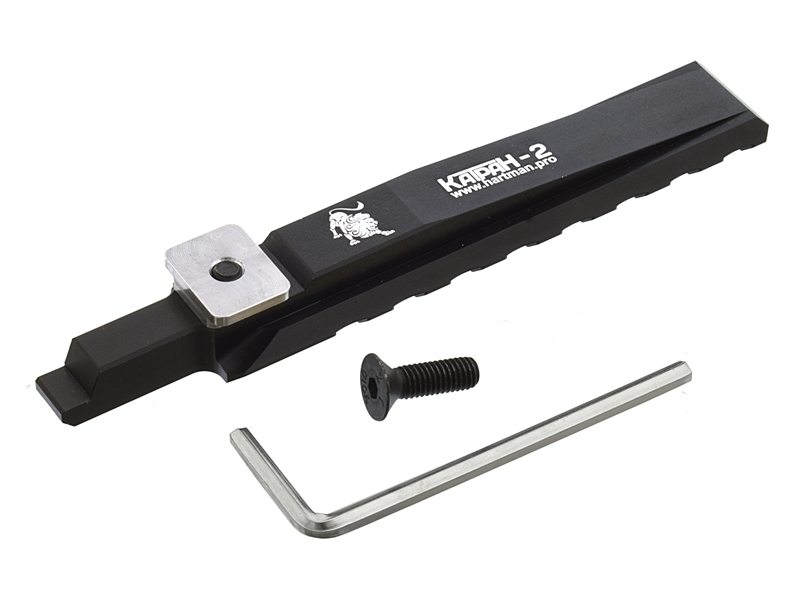

Односторонняя база Weaver/ Picatinny
Катран -2 для установки на место штатного открытого секторного прицела автоматов
КАЛАШНИКОВА (АК), ручного пулемета
Калашникова (РПК), карабинов
САЙГА,
ВЕПРЬ,
ЮНКЕР оптических, коллиматорных, голографических прицелов и тактических прицельных комплексов.
ОСОБЕННОСТИ.
Планка
Катран -2 имеет больше слотов для установки оптических приборов (
8 против 7 у
Катран -1), после установки на
6 мм ниже и на
37 мм располагается дальше от ствола.
Простая и надежная конструкция. При установке крепления оптики не требуется переделка оружия и наличие специального инструмента. Монтаж кронштейна на оружии проводится после неполной разборки: снятия штатной прицельной планки и её пластинчатой пружины с колодки прицела, выемки поршня и газовой трубки. Установка базы производится при помощи шестигранного торцевого ключа и занимает несколько минут.
ПРИМЕЧАНИЕ. Торцевой ключ в комплектацию не входит.
Установленное крепление не мешает снятию крышки ствольной коробки газовой трубки.
После установки кронштейна сохраняется возможность использования открытых прицельных приспособлений. В конструкции предусмотрен нерегулируемый целик. Регулировка по горизонтали осуществляется мушкой.
Высокое качество изготовления. Изделие выполнено на 5-ти координатном фрезерном обрабатывающем центре.
На каждом изделии имеется свой индификационный номер.
ИСПЫТАНИЯ.
Со слов производителя, изделие испытывалось сотрудниками Центра специального назначения ФСБ России «Вымпел», Ставропольского филиала Краснодарского университета МВД России (кафедра «Тактико-специальной, огневой и физической подготовки»), ПВИ ВВ МВД России, СОБРа по Пермскому краю и Пермского института ФСИН.
При этом использовались
АК 7,62х39, охотничьи карабины
Вепрь 308 (СОК-95) и
Вепрь-12 (ВПО 205).
Было отстреляно более 50-ти серий по 5 патронов на дистанции до 100 метров. При этом смещения средней точки попадания (СТП) зафиксировано не было.
ПРИМЕЧАНИЕ. На сегодняшний день, заявленный максимальный настрел превышает
1000 выстрелов. Существенного изменения СТП при этом не зафиксировано.
ВНИМАНИЕ!
1. Невозможна установка базы на гладкоствольный карабин Сайга-12 (СОК 12) с несъемной газовой трубкой и карабины Вепрь 205 серии.
2. Установка кронштейна на карабины Сайгу с интегрированной на крышке ствольной коробке планкой Вивера и шарнирным закреплением ее у колодки прицела проблематично. Требуется доводка изделия.
УСТАНОВКА КРОНШТЕЙНА.
1. Производится неполная разборка оружия.
2. Осуществляется демонтаж планки и пружины целика штатного прицела.
3. В отверстие, открывшееся после удаления пружины, придерживаемая пальцем, помещается установочная опора
Катран -2. Гайка устанавливается фланцем (широкой цилиндрической частью) вниз и заостренной частью стороны со снятыми фасками вперед.
4. Входящий в комплект длинный винт вкручивается в установочную опору. При этом передний выступ кронштейна должен лечь на колодку целика.
ПРИМЕЧАНИЕ. У некоторых моделей оружия передний выступ планки может не лечь на колодку целика. В этом случае необходимо вынуть гайку и напильником или точильным камнем сточить приблизительно
2 мм с задней части гайки и повторить процедуру установки.
5. Планка крепления оптики
Катран вкладывается сверху между проушинами планки штатного целика.
ПРИМЕЧАНИЕ. Не надо прикладывать чрезмерные усилия или забивать планку.
6. При установке планки требуется соблюдать соосность отверстий планки и гайки.
7. После установки кронштейна необходимо придерживая установочную гайку выкрутить длинный винт и вкрутить короткий винт.
